在 AI 算力机房、大型数据中心高密度布线场景里，MPO（Multi-fiber Push On）多芯推拉式光纤跳线是替代数十根 LC 单芯跳线的核心方案。一根 MPO 可集成 4~144 芯光纤，大幅减少机柜布线杂乱、提升部署效率。本文从基础参数、主流芯数、光模块匹配、极性、公母头等维度完整拆解，工程选型不再踩坑。

MPO 跳线基础核心参数概念 芯数：决定并行传输通道上限

MPO 连接器依靠 MT 插芯承载多根光纤，行业标准化芯数分为4/8/12/16/24/48/72/144 芯，分为单排结构（4/8/12/16 芯）、双排结构（24/48 芯及以上）。芯数直接对应光模块收发通道数量，是选型第一标准。

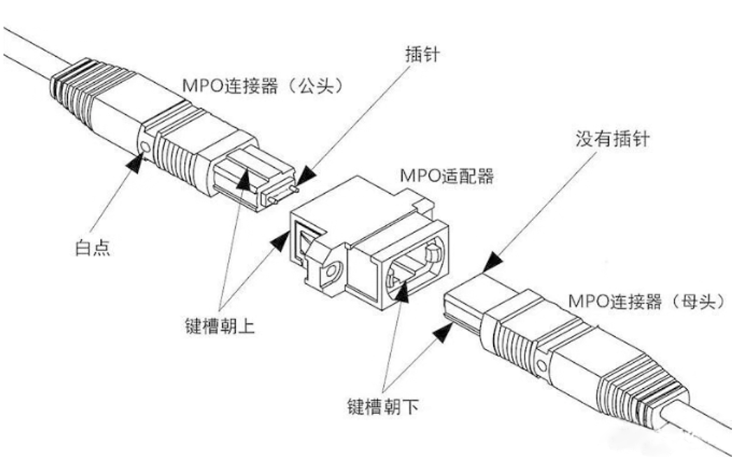

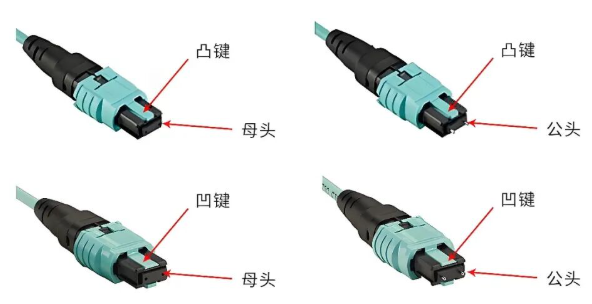

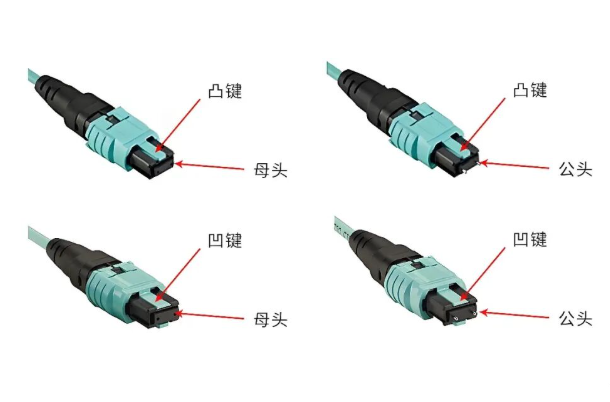

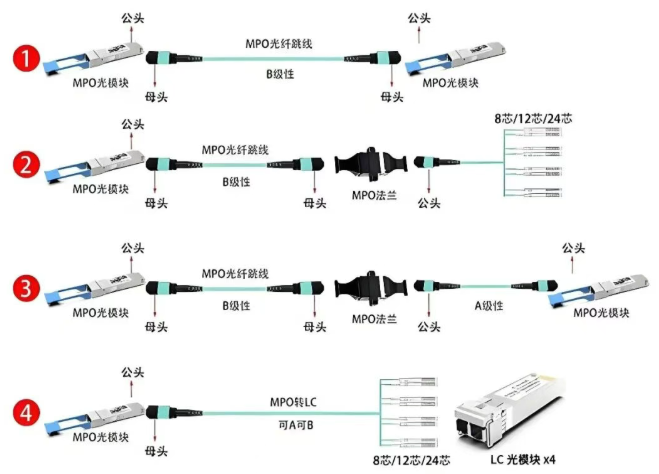

公头 Male / 母头 Female（PIN 针区分）

公头 MPO：插头带 2 根金属 PIN 导针；所有 SR4/SR8 并行光模块端口均为公头。

母头 MPO：插头带 PIN 针插孔；跳线、MPO 配线盒、分支线为母头。

硬性规则：只能公头对接母头；公对公、母对母强制插拔会撞断 PIN 针，直接报废光模块接口与跳线。

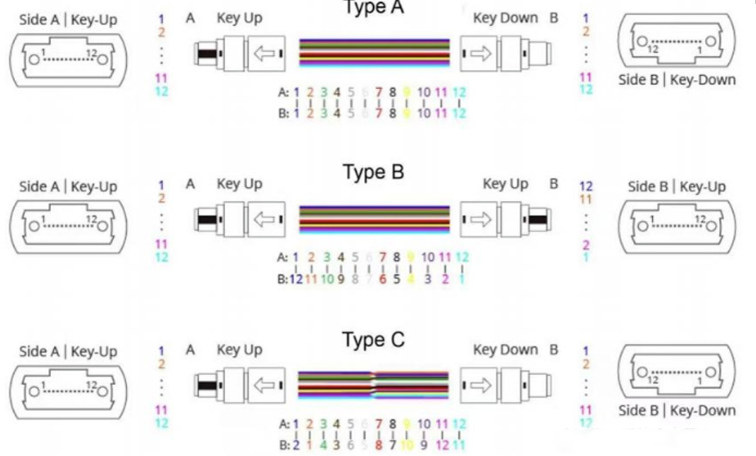

三大极性 Type A/B/C（保证 Tx/Rx 信号互通）

信号传输要求一端发射（Tx）必须对接另一端接收（Rx），极性控制纤芯排序，TIA-568 行业标准分为 3 类：

1. Type A（直通型） 两端 Key 键朝向相反，纤序一一对应（1↔1、2↔2…12↔12），多用于配线盒内转接。

2. Type B（交叉型，机房最常用） 两端 Key 键同向，纤序完全倒置（1↔12、2↔11…12↔1），交换机直连服务器、光模块互联默认选用 B 型。

3. Type C（成对交错型） 每两根纤芯一组互换（1↔2、3↔4），多用于 MPO 转 LC 分支线、高密度配线机柜。

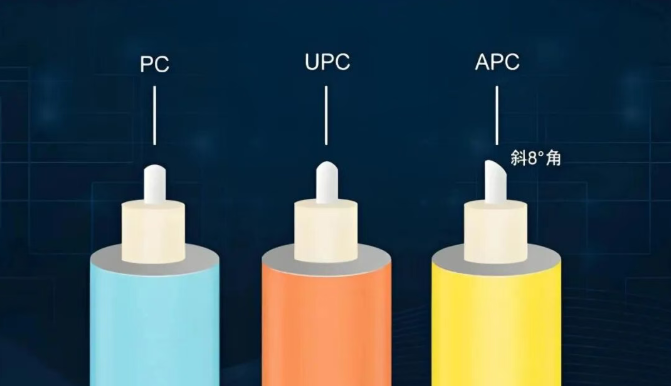

4. 端面研磨（多模 / 单模区分）UPC 平面研磨：OM3/OM4/OM5 多模 MPO 跳线通用，反射损耗低，850nm VCSEL 光模块标配。APC 斜 8° 研磨：OS2 单模 MPO 专用，消除长距单模反射干扰，1310/1550nm 单模 400G/800G DR4/DR8 光模块必须使用 APC 端面。

5. 光纤类型匹配MPO 跳线分多模（OM1/OM2/OM3/OM4/OM5）、单模 OS2：AI 机房短距 TOR 互联：850nm 多模 MPO（OM4/OM5）；园区骨干、长距机房互联：1310nm 单模 OS2 MPO。

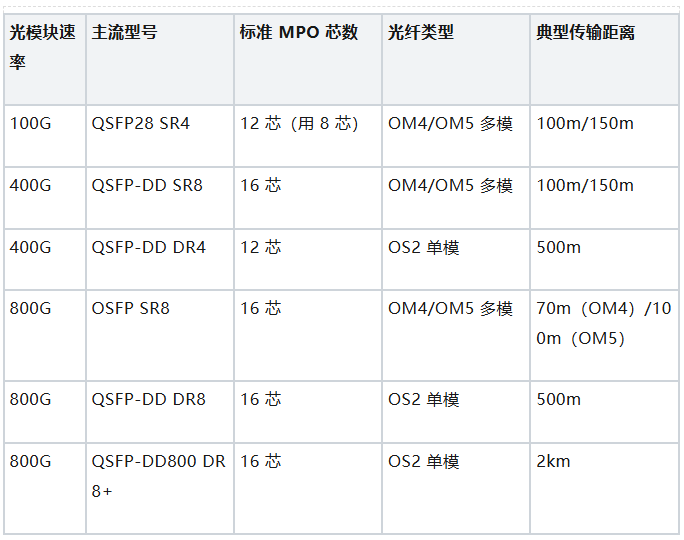

主流 MPO 芯数规格、速率、光模块完整对应关系

1. 4 芯 MPO（小众存量款）结构：单排 4 芯；适用：老旧 40G 单通道短距链路、5G 基站前传；匹配模块：早期低速 40G QSFP + 简易版本，当前 AI 算力机房基本淘汰。

2. 8 芯 MPO通道逻辑：4 收 4 发，完整支撑 4 组双向光通道；匹配光模块：40G QSFP+ SR4、100G QSFP28 简易版、50G SFP56 并行模块；场景：中小型 IDC、40G 传统机房改造，AI 新集群极少单独使用。

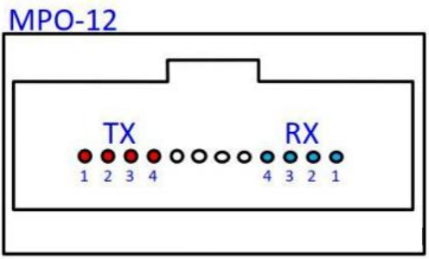

3. 12 芯 MPO（传统数据中心通用主力）

通道逻辑：使用中间 8 芯做 4 收 4 发传输，剩余 4 芯预留冗余备用；匹配光模块：100G QSFP28 SR4（多模 850nm，AI 机房存量主力）；200G SR4、400G DR4 单模并行模块；适用场景：100G 服务器 TOR 交换机互联、中小型算力集群，性价比最高，存量机房改造首选。

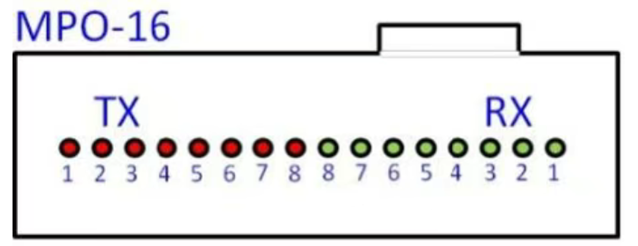

4. 16 芯 MPO（800G/1.6T AI 算力新标准）

通道逻辑：完整 8 收 8 发双向通道，无闲置冗余；

匹配光模块（AI 集群主流）：400G QSFP-DD SR8；800G OSFP/QSFP-DD SR8、DR8；1.6T SR8.2 新一代超高速光模块；

适用场景：新建 AI 大算力机房、GB200 GPU 集群 NVLink 互联、800G/1.6T 叶脊架构交换机，2026 年新建算力中心标配规格。

选型避坑要点

1. 芯数优先匹配光模块通道 800G/1.6T 并行光模块必须选 16 芯 MPO，12 芯无法完整跑满 8 通道，强行使用会带宽减半、丢包。

2. 公母头配对不可混淆 光模块端口为公 PIN 针，因此两端直连跳线必须是母头 MPO；配线盒转接时注意公母配套。

3. 算力机房统一选 Type B 极性 交换机到服务器直连链路全部采购 Type B 交叉型，避免 Tx/Rx 颠倒导致链路不通。

4. 多模 / 单模端面不能混用 多模 UPC 跳线插单模 APC 光模块会产生巨大反射损耗，高速链路频繁误码。

5. AI 新集群优先 16 芯 MPO 未来 1.6T/3.2T 光模块均基于 16 芯 8 通道架构，新建机房直接部署 16 芯，避免后期重新布线。

MPO 跳线的核心选型逻辑是光模块速率决定芯数，传输距离决定光纤类型，对接设备决定公母头与极性。传统 100G 存量机房以 12 芯 MPO 为主流，而当下新建 AI 算力集群，800G、1.6T 高速互联已全面切换 16 芯 MPO 方案；24 芯及以上规格仅用于机房主干高密度汇聚，不直接对接服务器光口。理清芯数对应关系，既能减少布线成本，也能保障 AI 算力网络长期稳定扩容。
