QSFP-DD高速光模块技术解析：算力时代高速互联核心载体

随着人工智能大模型迭代落地、超算算力集群扩容、云计算全域普及与5G/6G通信技术持续演进，全球互联网与数据中心流量呈现爆炸式增长，算力网络正式进入超高速互联时代。传统QSFP28封装的200G、400G光模块，受限于通道数量、封装尺寸、传输速率和端口密度，已经无法满足AI训练集群、大规模数据中心互联、高端骨干网超低时延、超大带宽的组网需求。在此产业变革背景下，QSFP-DD（Quad Small Form-factor Pluggable Double Density，双密度四通道小型可插拔）高速光模块应运而生。作为新一代高速光电封装标准，QSFP-DD凭借颠覆性的双密度封装设计、翻倍的传输速率、极强的设备兼容性和稳定的高速传输性能，成为800G规模商用、1.6T技术迭代的核心主流方案，是当前算力数据中心、骨干通信网络、高端工业专网的核心底层硬件，全面支撑数字基础设施的高速升级与迭代。

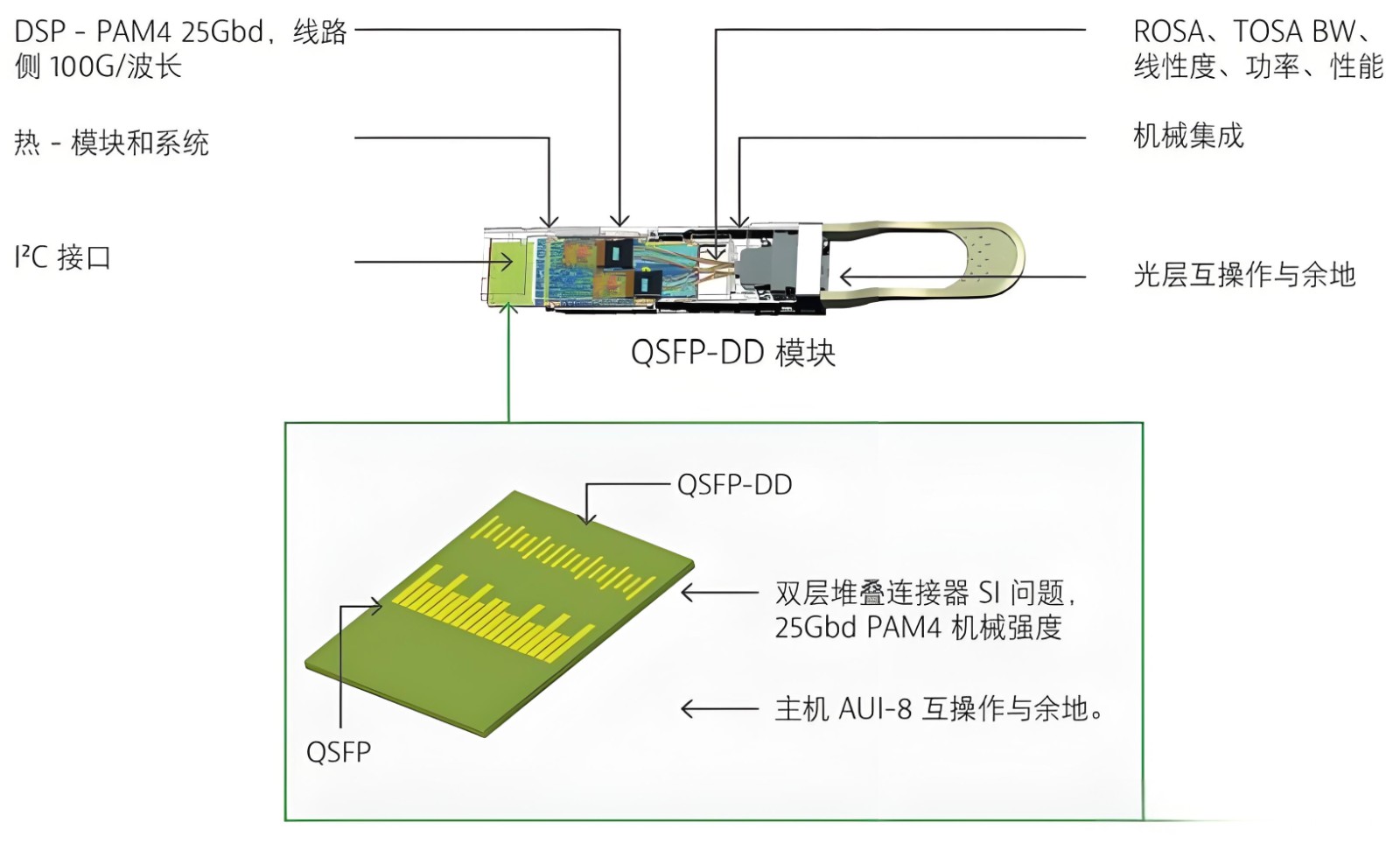

QSFP-DD封装架构

封装形态是QSFP-DD最核心的创新优势，也是其能够快速替代传统光模块、实现规模化普及的关键。QSFP-DD在设计上完全沿用了经典QSFP系列的外观尺寸、插拔结构和安装间距，做到了外形无改动、硬件可兼容、密度大升级，完美解决了高速网络升级中设备替换成本高、机柜改造难度大的行业痛点。

相较于传统QSFP28封装仅支持4路高速信号通道，QSFP-DD采用全新双密度架构，将内部高速电气通道与光路通道翻倍，升级为8路独立并行传输通道，在不增加模块体积、不占用额外机柜空间的前提下，实现端口带宽翻倍提升。同时，模块引脚定义经过标准化优化，保留了原有QSFP的基础电气接口，实现向下全兼容，可直接在现有QSFP接口交换机、路由器、防火墙等网络设备上混合部署QSFP、QSFP28、QSFP-DD各类模块，无需更换整机设备、无需重新布线、无需改造机柜结构，支持网络从400G到800G、1.6T的平滑过渡升级，极大降低了数据中心和通信机房的迭代改造成本。

在内部集成设计上，QSFP-DD采用一体化精密封装结构，将光电转换芯片、高速驱动芯片、TOSA/ROSA光器件、信号均衡电路、温控检测模块和散热结构高度集成，相比传统分立方案，结构更紧凑、抗干扰能力更强。标准化的插拔式设计支持热插拔运维，设备运行过程中可直接插拔更换模块，不影响整机网络运行，大幅提升机房运维效率，适配数据中心7×24小时不间断运行需求。

传输速率规格

依托8通道并行传输的架构优势，QSFP-DD构建了覆盖中高速到超高速的完整速率体系，全面适配当下及未来数年的网络带宽需求，成为高速光互联的通用型封装标准。传统QSFP28单端口最高支撑400G传输速率，而QSFP-DD彻底打破速率上限，单通道可支持100G、200G高速信号传输，通过多通道并行叠加，实现带宽跨越式升级。

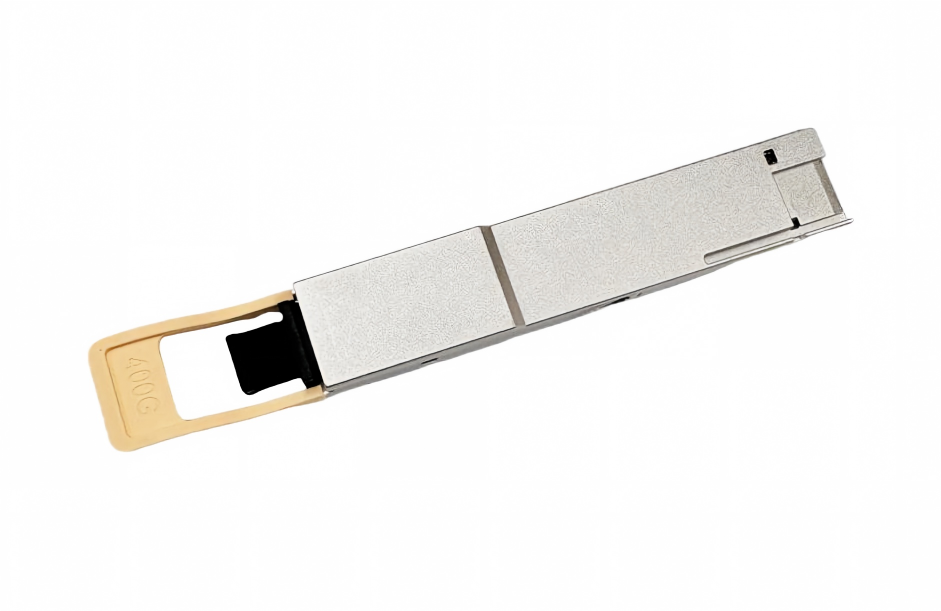

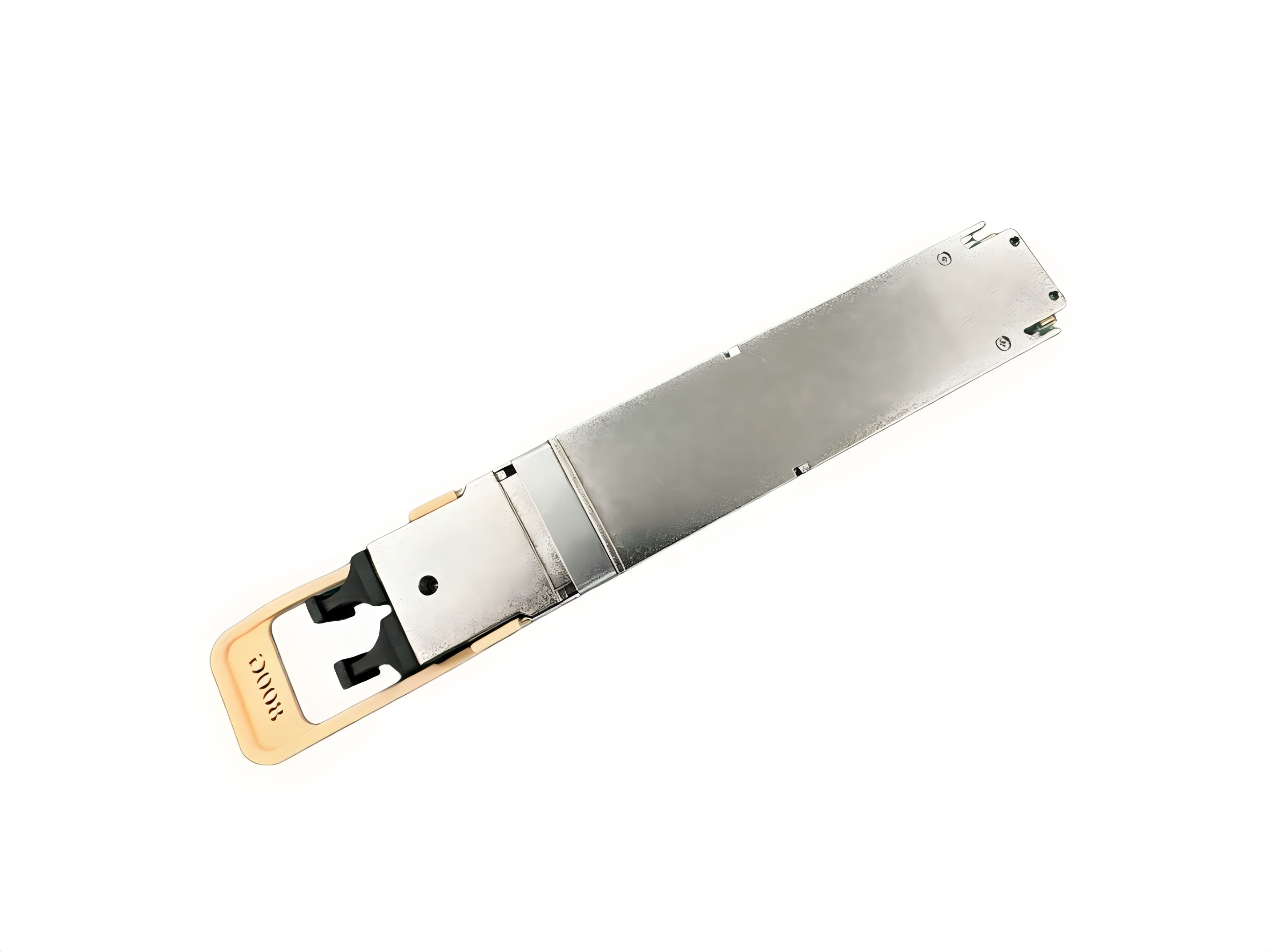

在商用落地规格中，QSFP-DD主流覆盖400G、800G两大核心品类。其中400G QSFP-DD可通过8×50G、4×100G两种传输模式灵活适配场景，兼顾短距机房互联与中距骨干传输，适配传统400G网络升级替换；800G QSFP-DD作为当前算力中心主力型号，采用8×100G全通道并行传输，单端口带宽直接翻倍，是AI算力集群规模化部署的核心硬件。与此同时，行业前沿已完成1.6T QSFP-DD技术研发与预商用测试，通过单通道200G信号传输，实现8×200G超高速带宽，为下一代超算中心、全域算力网络提前完成技术储备。

除了超高带宽优势，QSFP-DD速率适配性极强，可根据组网需求灵活匹配不同传输距离规格，包含SR4多模短距、DR4单模中距、FR4/LR4长距等品类，覆盖数据中心院内互联、机房DCI互联、城域骨干网、省际干线传输等全场景，真正实现一款封装、全场景适配。

核心深度技术解析

QSFP-DD并非简单的通道翻倍升级，而是在信号传输、抗干扰、散热功耗、智能调控等多维度完成技术革新，从底层解决了高速传输易串扰、高损耗、高发热、不稳定的技术难题。

首先是高速信号完整性优化技术。8通道并行传输极易出现通道串扰、信号衰减、时延偏差等问题，QSFP-DD采用高精度阻抗匹配PCB布线工艺，搭配对称式光路布局设计，有效隔离各通道信号干扰，降低高速信号传输损耗。同时搭载自适应信号均衡、去抖动算法，可自动补偿传输过程中的信号衰减和相位偏差，保障多通道信号同步稳定传输，大幅降低误码率，实现超长时间零丢包运行。

其次是低功耗光电集成技术。高速传输必然带来功耗攀升，QSFP-DD采用新一代硅光芯片与低功耗DSP数字信号处理芯片，替代传统高功耗分立器件，在提升传输速率的同时，大幅降低单位带宽功耗。相比同速率的CFP、OSFP封装模块，QSFP-DD功耗降低20%以上，能够有效降低数据中心整体PUE值，契合绿色算力、节能机房的建设标准。

再者是智能温控与高效散热技术。针对高速运算发热量大的问题，模块内置高精度温度检测芯片，搭配金属一体化散热腔体，实现快速导热、均匀散热。当模块高负载运行升温时，可通过智能调控机制优化工作状态，避免过热降速、卡顿宕机问题，保障全年全天候稳定运行，适配数据中心高强度、不间断的业务运行场景。

最后是数字化智能运维技术。QSFP-DD模块集成数字诊断监控功能，可实时监测模块温度、工作电压、光功率、收发信号质量等核心数据，支持远程告警、故障预判、状态溯源，解决了传统光模块运维排查难、故障定位慢的问题，大幅提升大型机房的智能化运维水平。

总体而言，QSFP-DD通过封装创新、速率升级、技术革新三大核心突破，解决了传统光模块带宽不足、升级成本高、稳定性差、端口密度低的行业痛点。其兼容平滑迭代的部署优势、全覆盖的高速速率体系、稳定可靠的传输性能，使其成为800G时代的标杆产品，也是未来1.6T高速网络的核心基础。在全民算力时代，QSFP-DD高速光模块将持续深耕高速互联赛道，为各行各业数字化转型、算力基础设施升级提供坚实的底层保障。
