在 AI 大模型训练、超算集群互联与高密度数据中心场景中，高速光模块是算力网络的核心传输单元，而金手指作为光模块与交换机、服务器主板的唯一物理电气接口，堪称高速互连的 “神经末梢”。从 100G 到 800G，AI 光模块带宽呈指数级增长，金手指的物理结构、材质工艺、引脚定义、兼容性与信号完整性设计，直接决定传输稳定性、误码率与集群运行效率。本文从物理结构、材质工艺、引脚功能、兼容性、高速信号设计及应用标准六大维度，全面科普 AI 光模块金手指技术，全文约 1500 字。

金手指的构造与材质

金手指本质是光模块 PCB 边缘的镀金导电触点，物理结构直接适配封装形态，AI 场景主流为QSFP28（100G） 与QSFP-DD（400G/800G） 两类，结构差异显著。

QSFP28 金手指采用单排直列结构，共 20 个有效触点，触点间距 1.27mm，模块总长 72mm，宽 18.4mm、高 13.5mm，结构简洁，适配 100G 中低速传输。QSFP-DD 面向 400G/800G 高密度需求，采用上下双排（A/B 行交错）高密度结构，共 76 个焊盘、44 个有效触点，触点间距缩小至 0.8mm，模块长度增至 78.5mm（较 QSFP28 长 6.5mm），宽高与 QSFP28 一致，更小间距与更多触点是超高速传输的物理前提，也对 PCB 布局精度提出严苛要求。

材质工艺上，两类金手指均采用镍镀金（Ni/Au）复合镀层，适配数据中心频繁插拔、长期稳定运行需求。底层为镍层，厚度 2~5μm，起到耐磨、抗氧化、增强附着力作用；表层为金层，厚度 0.05~0.1μm，具备优异导电性、极低接触电阻，可有效避免氧化腐蚀，保障长期电气连接可靠性。该材质兼顾导电性、耐磨性与抗氧化性，插拔寿命均≥500 次，适配 AI 集群高频运维场景。

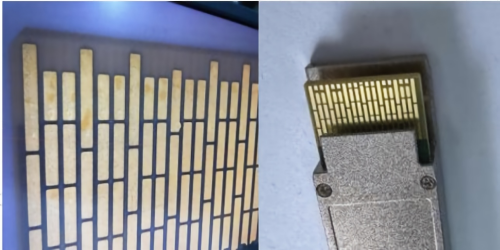

QSFP-DD金手指

金手指每个脚都干啥？供电、传信号、管监控

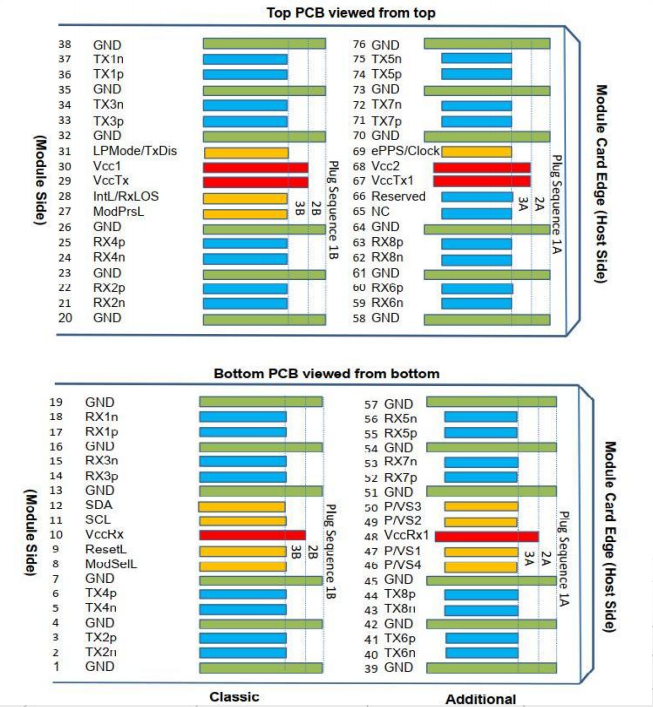

金手指引脚按功能分为电源引脚、高速信号引脚、接地引脚、管理控制引脚四大类，QSFP28 与 QSFP-DD 引脚定义兼容基础功能，QSFP-DD 新增高速与管理引脚，适配 400G/800G 需求。

电源引脚负责模块供电：QSFP28 采用 3.3V 单主供电（Vcc），最大电流 1.5A，功耗≤5.5W；QSFP-DD 升级为 3.3V 主供电（Vcc1，3A/10W），收发端独立供电（VccTx/VccRx），总功耗≤10W，满足高速芯片供电需求。

高速信号引脚为核心，负责数据传输：QSFP28 含 4 对差分收发引脚（Tx1-4/Rx1-4），4×25Gbps NRZ 编码；QSFP-DD 扩展至 8 对差分收发引脚（Tx1-8/Rx1-8），支持 8×56Gbps PAM4（400G）、8×112Gbps PAM4（800G），每对差分引脚传输一路高速数据。

接地引脚（GND）保障信号稳定：QSFP28 GND 引脚数量少，信号隔离弱；QSFP-DD GND 占比约 40%，每 2-3 个信号引脚配 1 个 GND，形成 “信号 - 地” 交替布局，降低串扰与回流阻抗。

管理控制引脚实现运维监控：QSFP28 含 I²C（SCL/SDA）、在位检测（ModPrsL）、接收丢失（RxLOS）、发射关闭（TxDis）；QSFP-DD 新增中断（IntL）、低功耗模式（LPMode），可监控温度、电压、光功率，适配 AI 集群精细化管理。

新旧模块能混用吗？向下兼容、升级省心

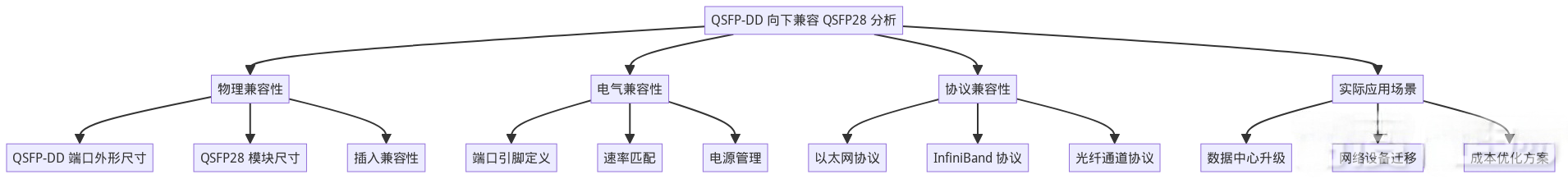

AI 数据中心面临新旧设备共存、带宽逐步升级的需求，金手指兼容性设计至关重要，核心为QSFP-DD 向下兼容 QSFP28。

物理兼容性：QSFP-DD 端口长度适配 78.5mm 模块，可容纳 72mm 的 QSFP28 模块，触点间距差异通过端口弹性接触结构适配；但 QSFP28 端口长度不足，无法插入 QSFP-DD 模块，强行插入易导致金手指弯折、端口烧毁，为运维核心禁忌。

电气兼容性：QSFP-DD 端口内置自动识别电路，插入 QSFP28 模块时，自动降级为 4 通道、100G 传输，供电与管理信号自适应匹配，无需额外配置，实现新旧设备平滑过渡，保护前期投资。

高速信号为啥不丢包？关键在这设计

AI 场景 56Gbps/112Gbps 超高速信号对噪声、串扰、时序偏移极度敏感，金手指信号完整性设计是避免丢包、误码的关键。

阻抗控制：QSFP28 差分阻抗 100Ω±10%，单端 50Ω±10%；QSFP-DD 严格控制为 100Ω±5%，全程阻抗连续，避免信号反射。

串扰抑制：QSFP28 串扰≤-15dB@25Gbps；QSFP-DD 通过高密度 GND 隔离、上下层完整地屏蔽，串扰≤-25dB@56Gbps，大幅降低相邻通道干扰。

时序控制：QSFP28 差分对内 skew≤10ps，通道间≤50ps；QSFP-DD 要求差分对内 skew≤5ps，通道间≤20ps，保障高速信号时序同步。

PCB 材料：QSFP28 适配 4-6 层常规 FR-4 PCB；QSFP-DD 需 10 层 2 阶高速叠层，选用高 Tg FR-4 或低损耗 PCB 材料，降低信号传输损耗。

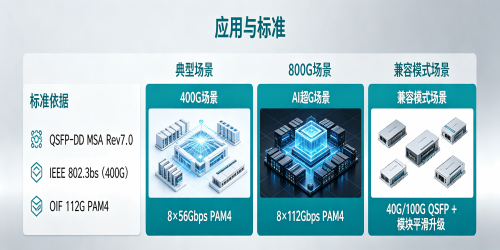

应用标准：规范统一，互联互通

AI 光模块金手指遵循国际与行业标准，保障不同厂商设备互联互通，核心标准包括：

标准依据：QSFP-DD MSA Rev7.0、IEEE 802.3bs（400G）、OIF 112G PAM4。

典型场景：

400G：8×56Gbps PAM4，数据中心骨干 / 叶脊网络

800G：8×112Gbps PAM4，AI / 超算高密度互连

兼容模式：40G/100G QSFP + 模块平滑升级，保护投资

金手指虽为微小触点，却是 AI 高速光模块的核心接口，其物理结构适配带宽迭代，材质工艺保障长期稳定，引脚定义实现供电、信号、管理一体化，兼容性设计支撑新旧设备平滑升级，信号完整性设计筑牢高速传输根基，行业标准保障互联互通。

随着 AI 算力持续爆发，800G/1.6T 光模块将逐步普及，金手指将向更高密度、更低损耗、更强屏蔽方向迭代。深入理解金手指技术，严格遵循设计规范与应用标准，才能构建高效、稳定、可升级的 AI 算力传输网络，为 AI 产业发展提供坚实硬件支撑。
