你可能天天刷视频、传大文件，却不知道支撑这些高速数据传输的，是数据中心里成千上万的光模块，而我们今天说的oDSP/集成CDR芯片，就是光模块发射端的核心“幕后选手”。今天我们就用通俗的话，把这个看起来拗口的芯片讲明白。

它到底是做什么工作的？

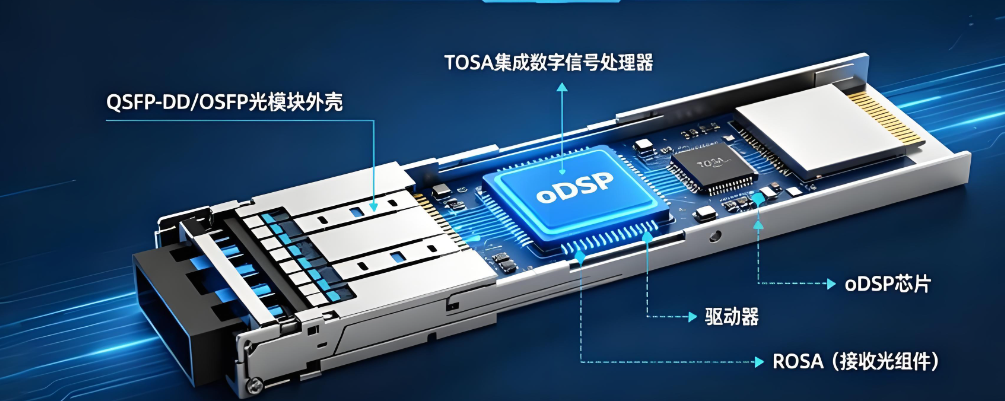

简单来说，这颗芯片就是光模块发射端的“信号整形师”。我们今天说的这款，是单颗就支持8通道的PAM4 DSP芯片，现在的高速数据传输都爱用PAM4技术——和老技术比，它能在同样的带宽下多传一倍的数据，是现在400G、800G高速光模块的标配，这颗芯片刚好匹配这种高速传输的需求。

它工作第一步，是先接住从交换机传过来的信号：这里它一次能接收8路每路53.125G的PAM4差分电信号，相当于同时打开8条高速数据通道，一下子就能吃下大容量的数据。

核心本领：给信号“治病”

信号在电路板上走的时候，会出很多问题，比如时间不同步、信号变弱，这都是芯片要解决的：

1.CDR帮你稳信号‌

CDR的中文名叫时钟数据恢复，你可以把它理解成信号的“对表员”。高速信号传输的时候，很容易出现“抖动”——就像大家排队跑步，本来踩着统一的节拍，跑着跑着有人快有人慢，节拍乱了，到终点就容易认错人。CDR的作用就是把错乱的信号重新“对齐节拍”，消除抖动，给信号重新定时，让所有数据都回到规整的状态。

同时它还带两种均衡算法：FFE前向反馈均衡和DFE判决反馈均衡，能把电路板走线带来的信号损耗给补回来，相当于把走累了变虚的信号重新补满能量。

2.‌智能合并通道，省出空间降功耗‌

这颗芯片是8通道的设计，但它自己会做“4合1”的通道复用：把8路电信号两两合并，变成4组信号，每组总速率达到了106.25G PAM4，之后再送给后续的4通道VCSEL激光驱动芯片。这么做既不需要额外加芯片做合并，减少了电路板的占用空间，还能降低整体的功耗，对于讲究高密度、低能耗的数据中心来说，这是非常实用的设计。

3.‌自带监控小助手‌

这颗芯片还附带了I2C控制器，相当于自带了一个“情报员”：它可以对接模块里的微控制器和存储芯片，把芯片工作的温度、电压、信号状态这些DDM监控数据按时上报，让网管系统能随时掌握光模块的运行状态，出问题了能快速排查，保障整个网络稳定运行。

为什么说这颗芯片很重要？

现在AI算力爆发，数据中心内部机柜和服务器之间需要传的数据量越来越大，对传输速率、稳定性、功耗的要求越来越高。这种集成化的oDSP芯片，把信号处理、CDR、通道复用这些功能都做在一颗芯片里，代替了过去多颗分立芯片的方案，不仅缩小了光模块的体积，还能降低功耗和成本，刚好匹配现在高速光模块的发展需求。
