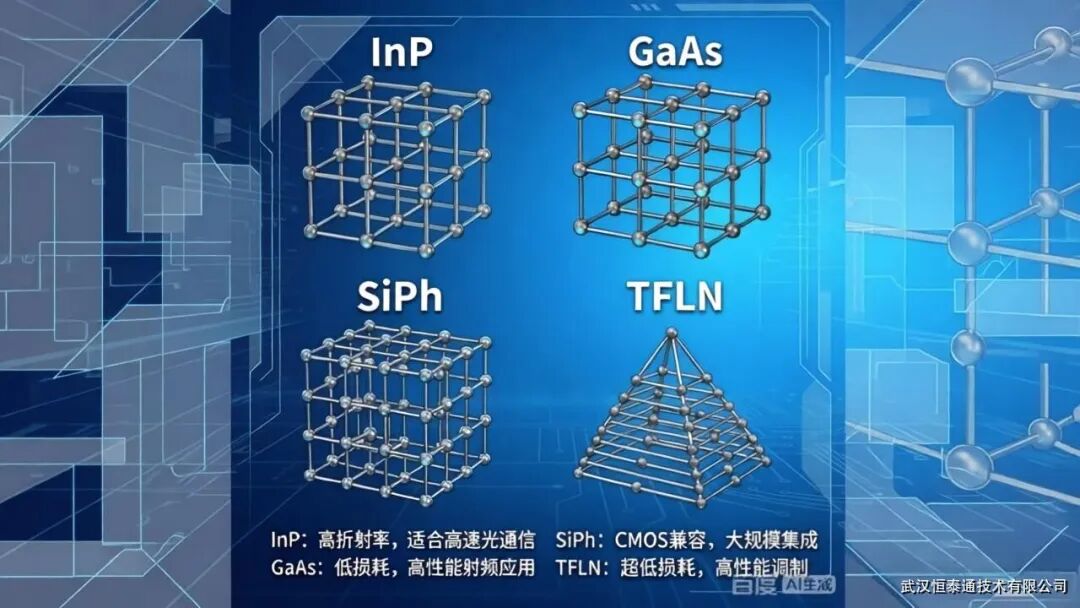

在高速光通信产业的技术迭代进程中，光芯片的性能上限始终由其衬底材料的本征物理特性所决定。作为光芯片的“载体骨架”，衬底材料的光电属性、工艺适配性直接定义了光芯片的传输速率、集成能力与应用边界，当前行业内已形成四类技术路线成熟、定位清晰的主流衬底材料体系，各自依托独特的材料禀赋，支撑起不同层级的光通信场景需求。

磷化铟（InP）：高端高速光芯片的主流基底

磷化铟是长距、高速光通信领域应用最广泛的衬底材料，它的晶格结构与发光器件的有源层天然匹配，能够适配DFB、EML等核心光芯片的制备需求，是800G/1.6T光模块、相干光模块的核心支撑方案。

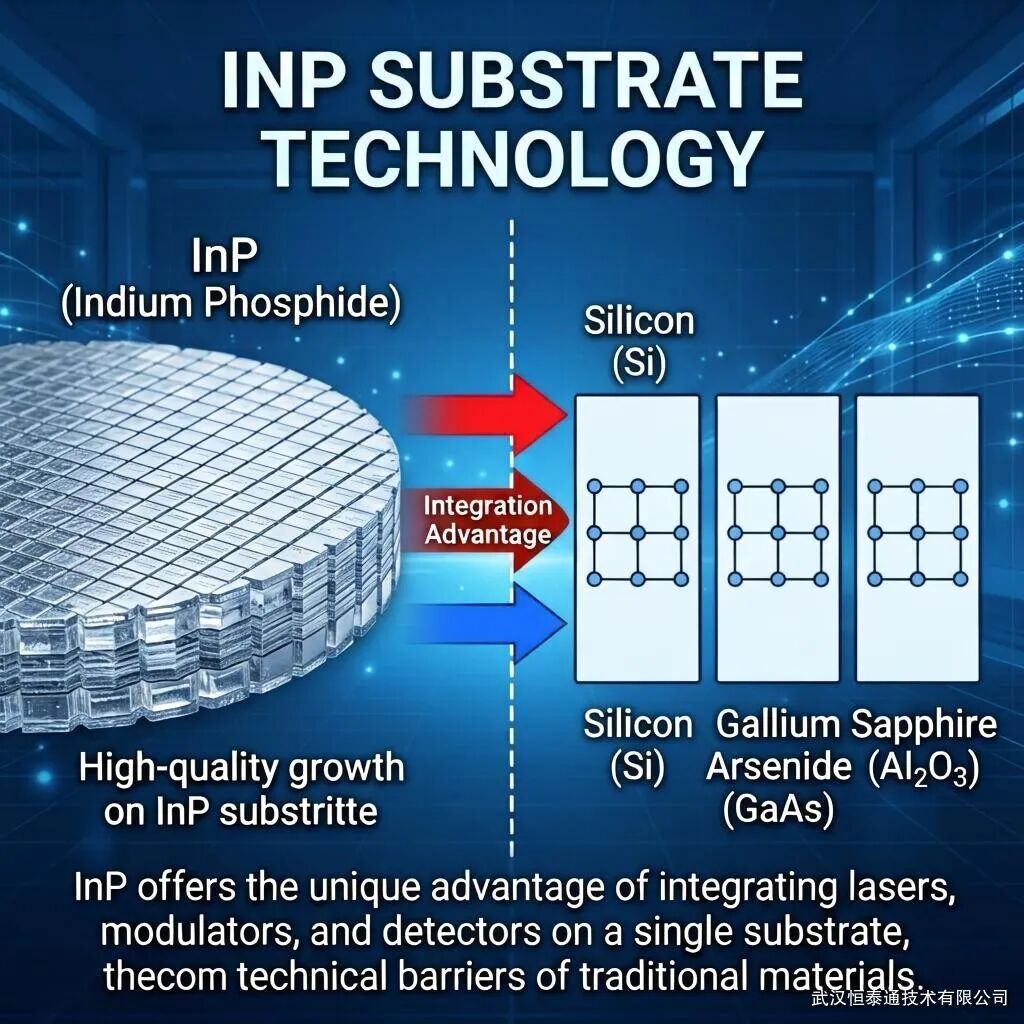

它最具辨识度的材料特性，是目前已知唯一能在单一衬底晶圆上，同时实现激光器、调制器、探测器三类核心光器件全集成的材料，无需进行异质材料的键合拼接，就能大幅提升光芯片的集成度与信号传输稳定性，完美适配长距离骨干网、高端数据中心互联这类对传输性能要求极高的场景。

砷化镓（GaAs）：中短距光互联的高性价比基底

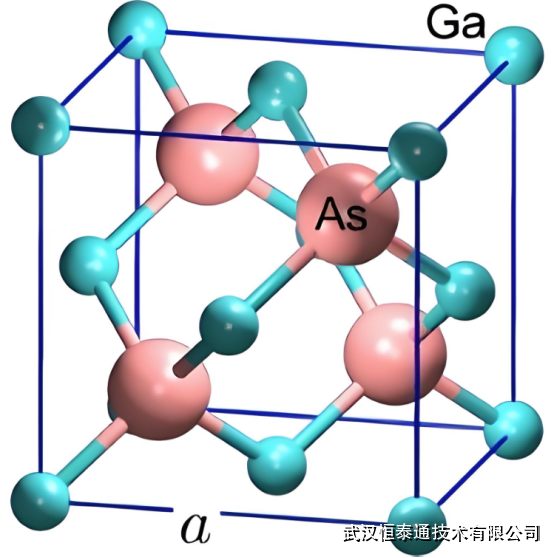

砷化镓是光通信中中低端应用的核心衬底材料，它的电子迁移率远高于传统硅材料，同时材料制备工艺成熟、量产成本低廉，是VCSEL芯片的最优适配衬底。
依托砷化镓制备的VCSEL光芯片，在短距离数据中心内部互联、消费电子3D传感等场景中表现出极高的性价比，凭借低功耗、易阵列化的特性，成为百万级部署量级的中短距光互联场景的首选材料方案，支撑起海量低成本光器件的规模化落地。

硅光（SiPh）：高密度集成光互联的下一代核心基底

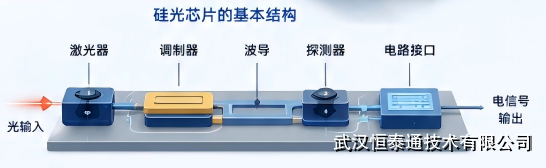

硅光衬底以传统半导体硅材料为基础，完全依托成熟的CMOS集成电路工艺进行光器件制备，打破了传统光芯片依赖特种化合物半导体产线的限制。
依托成熟的硅基工艺体系，硅光方案相比传统光芯片方案可实现30%以上的成本下探，同时整体功耗降低50%，天然适配800G及以上速率的高密度光模块，是CPO（共封装光学）这类下一代高密度算力互联架构的核心支撑方案，能够在极小的空间内集成数十甚至上百条光通路，满足超大规模算力集群的高速数据交互需求。

薄膜铌酸锂（TFLN）：超高速光调制的新兴高端基底

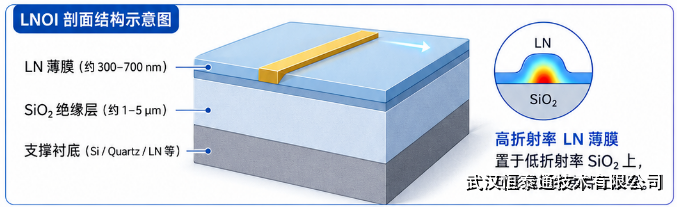

铌酸锂本征是一类拥有优异电光效应、非线性光学效应和压电性能的铁电晶体，经过薄膜化工艺处理后得到的薄膜铌酸锂衬底，保留了本征材料高稳定、低光损耗的核心特性，同时突破了传统体材料铌酸锂的器件尺寸限制。

它的电光调制带宽表现极为突出，调制速率可达到100Gbps以上，是面向3.2T及以上超高速光模块、下一代CPO架构的核心新兴高端路线。不过受限于材料的本征属性，薄膜铌酸锂衬底目前仅适用于光调制器的制备，无法在单衬底上实现发光、探测等其他光器件的集成，通常需要和其他材料体系的光芯片配合使用，共同搭建超高速光传输链路。

这四类衬底材料依托各自独特的物理属性，形成了覆盖从短距低成本互联到长距超高速传输的完整技术矩阵，不同材料路线并非相互替代，而是基于自身的材料特性，在对应的应用场景中发挥不可替代的作用，共同推动光通信技术持续向更高速率、更低功耗、更高集成度的方向迭代。
