硅光到底是什么？

现在聊 AI 算力、800G、1.6T 高速光模块，硅光是绕不开的核心技术，今天讲清楚硅光的基础概念。

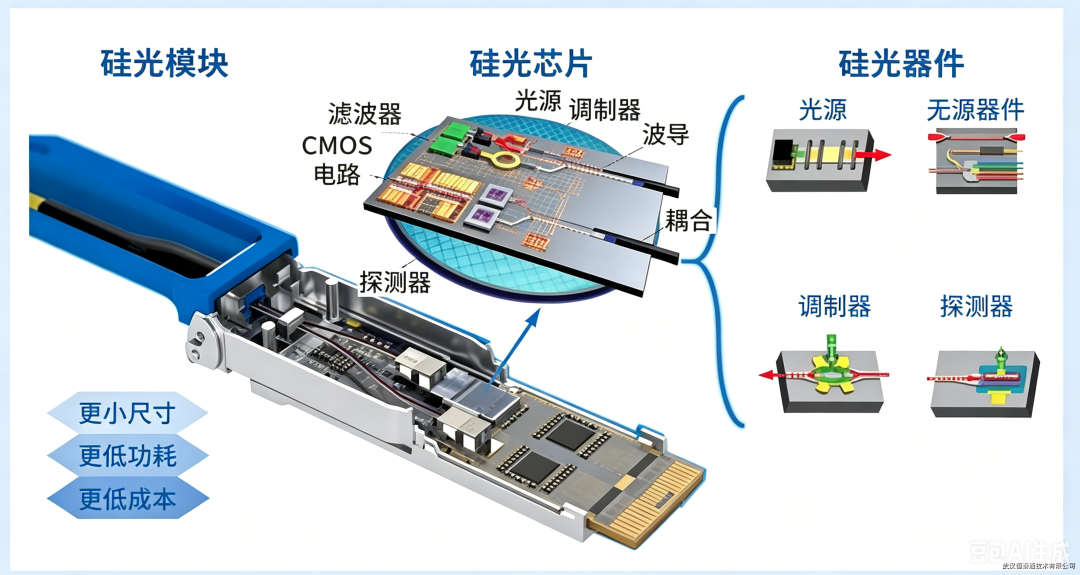

硅光全称硅基光电子，英文名称 Silicon Photonics，行业内统一简称为 SiPh，大家日常交流也会叫硅光子。它最核心的定义可以简单概括为：硅光 = 成熟 CMOS 半导体工艺 + 光子传输技术。传统光器件和芯片制造是两条完全分开的产业链，而硅光巧妙把二者结合，依托市面上已经成熟完善的 CMOS 晶圆制造体系，把原本零散组装的光通信零部件，全部集成制作在硅芯片上，让光器件能像手机处理器、电脑 CPU 一样标准化、大规模量产。

过去传统光模块内部，分光、调制、传输光路都是一个个独立零件人工装配，工序繁琐，器件体积大，很难大批量交付，成本也居高不下，很难跟上 AI 服务器爆发式增长的采购需求。硅光技术彻底改变了这套生产逻辑，不用单独搭建专属的光学产线，直接复用各大晶圆厂现成的芯片制造设备，在圆形硅片上通过光刻工艺直接刻出完整光路，一块小小的芯片就能替代十几种分立光学元件，从根源上简化光模块的结构设计与组装流程。

硅光四大核心竞争优势

硅光方案拥有四项不可替代的核心优势，也是各大厂商发力 AI 高速光模块的关键原因。 第一，能够直接使用主流 CMOS 晶圆厂成熟半导体工艺，现有芯片产线仅需小幅工艺调整就能投产，不用投入巨额资金新建专属产线，产业链配套成熟落地更快。 第二，可实现超高 PIC 光子集成电路密度，相比传统分立器件方案，硅光芯片能把大量光学功能结构压缩在极小面积内，大幅缩小光模块整体体积，适配 AI 服务器高密度布线的机柜场景。 第三，完全适配百万级大规模量产，晶圆制造天生适合批量生产，一张大尺寸硅片可切割出数百上千颗光芯片，能够承接 AI 算力集群海量光模块订单。 第四，规模化量产之后更容易持续摊薄单片成本，随着 800G、1.6T 光模块需求持续走高，硅光是长期推动高速光模块降价普及的核心路线。

行业基础名词通俗解读

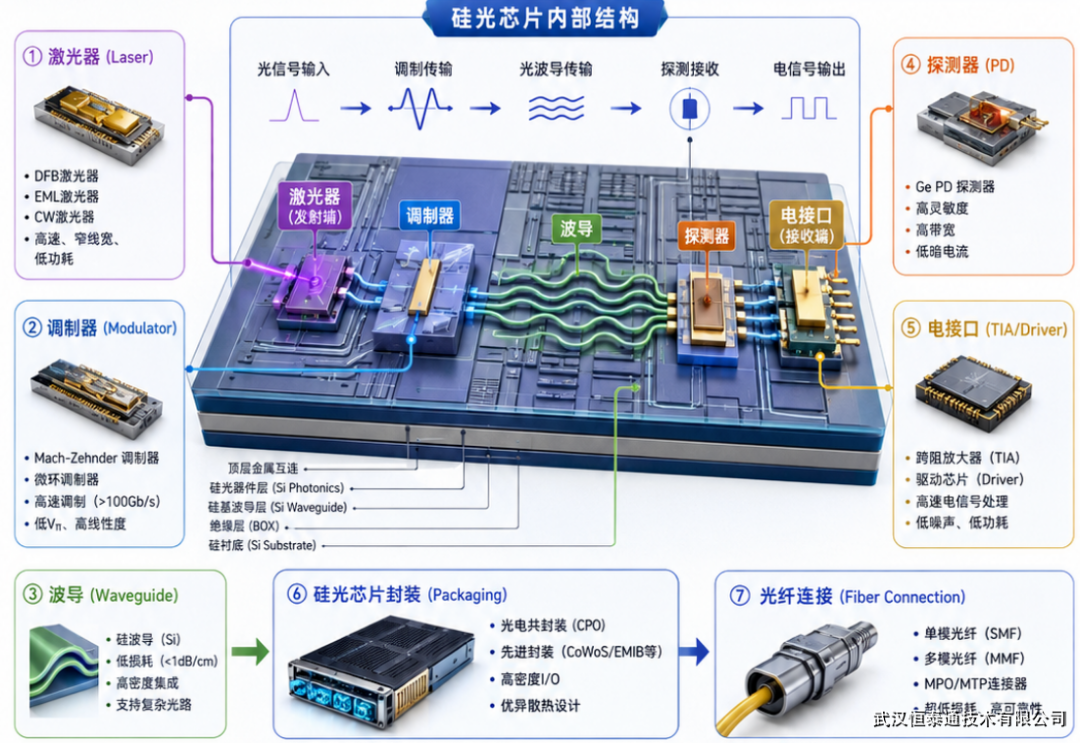

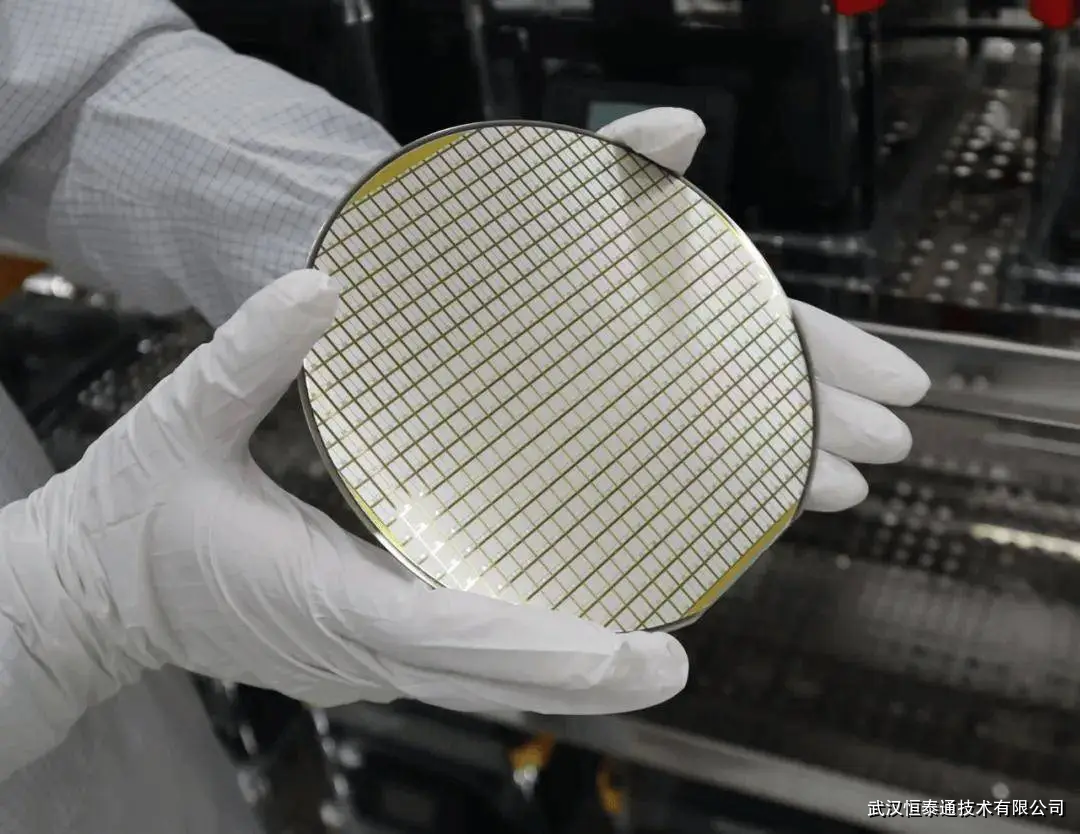

行业里有两个高频专业名词，很多新人容易混淆，这里简单讲明白。 第一个是晶圆，也常被叫做硅片、Wafer，就是制作芯片的圆形基底薄片，行业主流尺寸分为 6 英寸、8 英寸、12 英寸，对应 150mm、200mm、300mm 直径，晶圆尺寸越大，单张硅片能产出的芯片数量越多，单片分摊的制造成本也就越低。 第二个是 PIC，全称光子集成电路（Photonic Integrated Circuit），我们日常接触的 CPU、驱动芯片都属于电子 IC，依靠电子传输电信号；而 PIC 是专门的光路芯片，在芯片内部依靠光信号完成高速数据传输，也是硅光技术最核心的载体。

硅光在 AI 光模块中的价值与前景

放到当下 AI 产业来看，大模型训练、超算数据中心对高速光模块需求持续暴涨，传统分立器件方案集成度低、产能受限、成本难下探，已经慢慢跟不上行业发展速度。

硅光凭借高集成、易量产、成本可控的独特优势，成为高端 AI 高速光模块最主流的技术路线，也是当前光通信企业重点布局研发的方向。在未来算力网络全面普及的趋势下，800G、1.6T 乃至更高速率的光模块会大规模铺开，硅光芯片凭借自身工艺优势，一定会在数据中心、AI 算力赛道占据越来越重要的市场地位。
