提到芯片，大家最先想到的是处理电信号的电子芯片，但随着算力需求暴涨，铜线传数据速度、发热都顶不住了，硅光芯片应运而生。简单说，它就是一块能在硅片上跑光信号的特殊芯片，把光通信整套元器件微型化，刻在小小的硅晶圆上。很多人好奇，这块薄薄的硅光芯片内部到底有哪些核心零件，各自又负责什么工作？

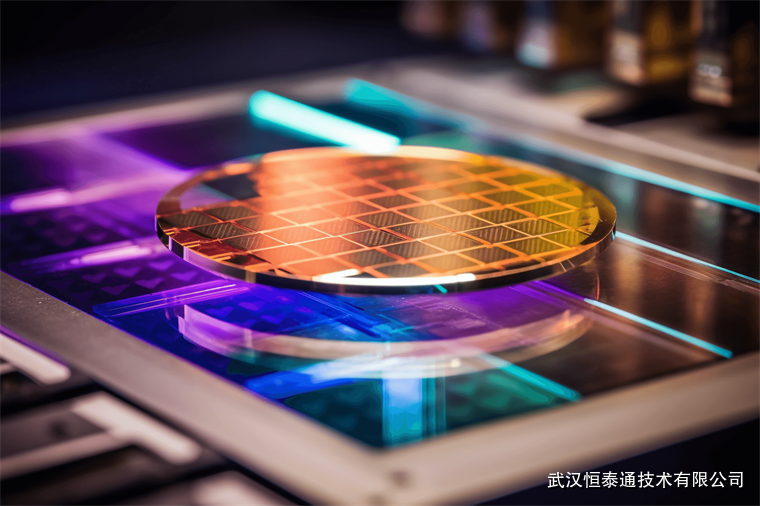

硅光芯片的基底是硅材料，和咱们日常 CPU、手机芯片的晶圆同源，能直接沿用成熟 CMOS 生产线，成本优势巨大。整片芯片内部，由光波导、调制器、光电探测器、波分复用器件、耦合器五大核心部件搭起完整光路，各司其职完成光信号的传输、调制、接收、多路传输、光源对接全流程。

芯片光路的基础骨架：光波导，芯片里的纳米光导线

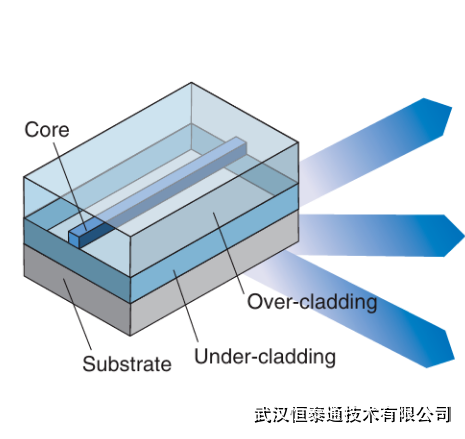

第一个基础零件是光波导，我们可以把它理解成芯片内部的 “光导线”。它是在硅片上通过精密刻蚀做出来的纳米级通路，原理类似光纤，但尺寸缩小到微米、纳米级别。光没法凭空在硅片里乱跑，光波导就像封闭管道，牢牢约束光束沿着预设路线走，把芯片里各个光器件串联起来，是所有光路的基础骨架。没有光波导，光信号会四处散射，根本没法完成数据传输。

数据加载的光开关：调制器，给光束打上数字 0 和 1

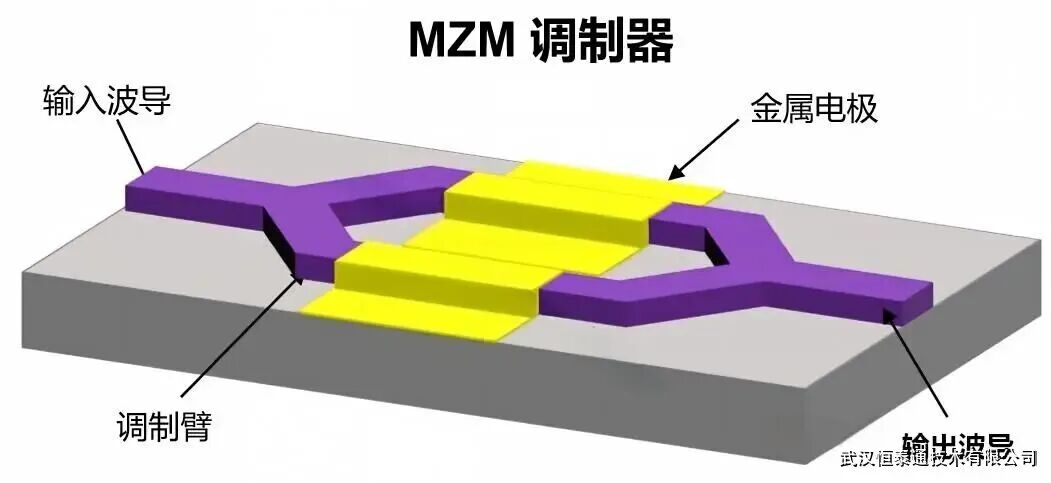

第二个核心部件是调制器，相当于光路上的 “开关”，专门控制光的强弱和相位。我们要传递数字信号 0 和 1，就靠它快速切换光束：有光代表 1，无光代表 0。目前主流有两种方案，一种是 MZM 马赫 - 曾德尔调制器，结构稳定、高速传输表现好，适合 400G、800G 这类高速光模块；另一种是 MRM 微环调制器，体积小巧、功耗更低，在高密度集成的硅光芯片里更吃香。两者根据产品速率、功耗需求灵活选用，是实现电光转换、加载数据的关键。

光转电的信号接收器：探测器 PD，把光信号还原成电信号

第三个必不可少的器件是探测器 PD，功能刚好和调制器相反，负责 “把光变回电”。数据传到接收端后，携带信息的光束不能直接给后端电路识别，就要靠探测器完成光电转换。行业里普遍使用锗硅 SiGe 材料制作探测器，最大好处是和硅基底、现有 CMOS 工艺完全兼容，不用额外复杂工艺，集成难度大幅降低。高速数据中心、算力服务器的接收信号，全靠它还原成电信号交给处理器处理。

带宽扩容神器：MUX/DEMUX 波分复用组件，一条光路跑多路信号

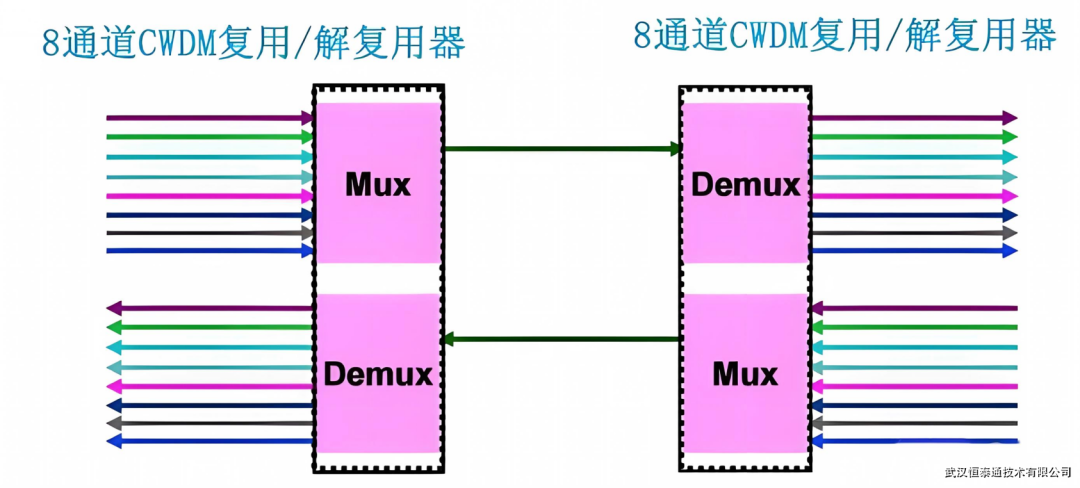

第四组器件是 MUX 复用器和 DEMUX 解复用器，业内统称波分复用组件，是硅光芯片实现大容量传输的 “扩容神器”。一块芯片里只传一束光太浪费产能，这套器件能把 4 路、8 路甚至 16 路不同波长的光合并到同一条光波导里传输，这就是 MUX 复用；到接收端再通过 DEMUX 解复用，把不同波长的光束分开，分别送入探测器。相当于一条公路分出多条车道，不用增加芯片数量，就能直接翻倍传输带宽，是当下高速硅光模块提升容量的核心方案。

内外光源的转接桥梁：耦合器，把激光导入硅波导

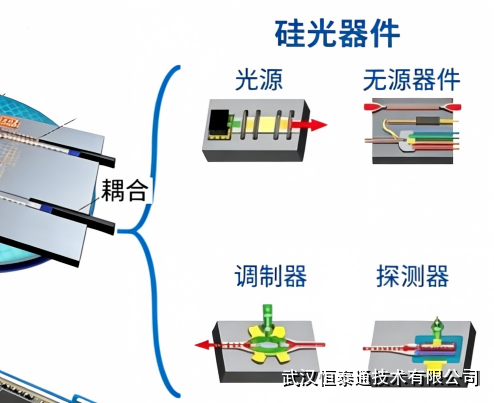

最后一个关键部件是耦合器，相当于芯片和外部光源的 “转接接头”。硅本身没法高效发光，硅光芯片的光源大多采用 III-V 族化合物半导体激光器，激光器是独立元件，光束没法直接精准送入细小的硅光波导。耦合器就是中间桥梁，负责把外部激光器发射的光束精准耦合进芯片内部的光波导，保障光信号高效输入，减少光损耗。如果耦合效果差，大部分光会漏在外面，芯片传输效率直接大打折扣。

把这五大部件整合在同一块硅片上，就构成了完整的硅光芯片。对比传统分立式光器件，硅光把所有光路微型集成，体积、功耗、成本全面下降，完美适配 AI 算力、大型数据中心对高速光互联的需求。从底层 “光导线” 光波导搭建通路，调制器加载数据，耦合器接入光源，复用器扩容带宽，最后探测器还原电信号，一套完整的光数据传输流程就能在方寸硅片里闭环完成。

如今算力竞争持续升级，硅光芯片已经成为高速互联的核心赛道，而这五大基础器件，就是支撑硅光技术落地的核心基石
