三五族（III-V族）是元素周期表中第三区和第五区的元素组合。它们包括铟、砷和镓等。这些元素以其优异的电子和光学特性，在半导体材料和光电子器件中占据重要位置。三五族材料因其良好的导电性和结合能力，使得它们成为制造高性能电子设备的重要。除此之外、这些材料在通信和激光技术以及太阳能电池领域广泛应用，为现代科技的发展提供了坚实基础。

拆解三五族：看懂元素与价电子的搭配原理

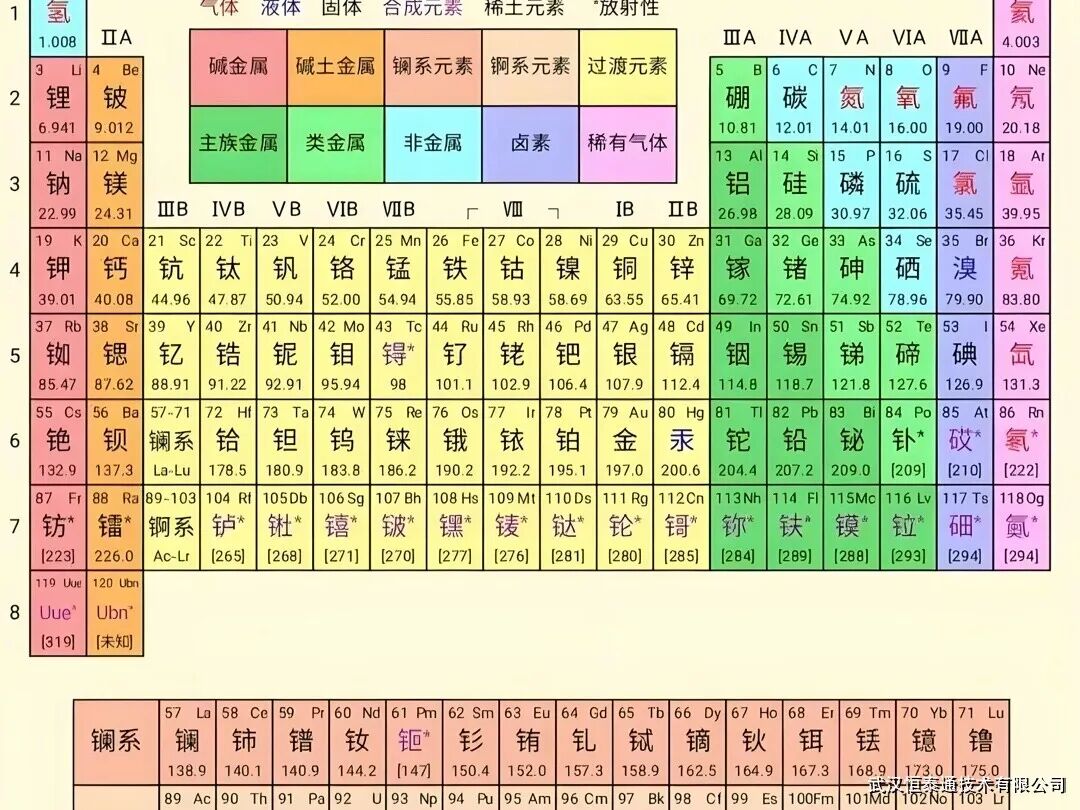

三五族的本质是元素周期表中第Ⅲ主族元素与第Ⅴ主族元素，按照1:1的化学计量比两两化合形成的化合物半导体。
其中Ⅲ族元素包含硼（B）、铝（Al）、镓（Ga）、铟（In），这类元素的原子最外层拥有3个价电子，在化合物结构中通常显+3价；而Ⅴ族元素包含氮（N）、磷（P）、砷（As）、锑（Sb），原子最外层拥有5个价电子，在化合物中通常显-3价。
当两类元素以1:1的比例结合后，平均每个原子恰好贡献4个价电子，这一电子结构特征和硅（Si）、锗（Ge）等传统Ⅳ族元素半导体高度相似，因此Ⅲ-Ⅴ族化合物也常被称为“类Ⅳ族半导体”，既继承了半导体的基础导电特性，又通过元素组合获得了远超硅材料的独特性能。

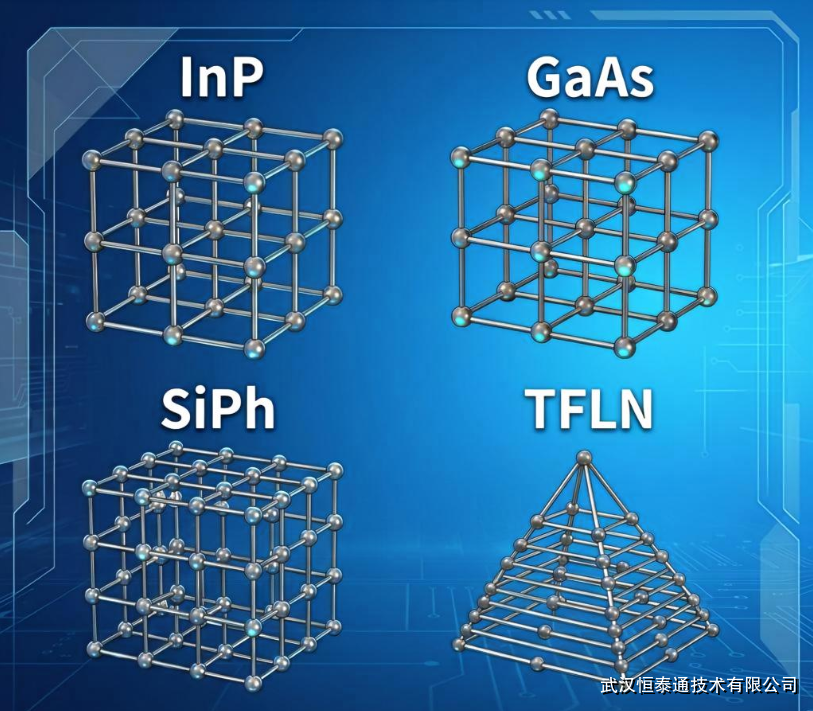

常见三五族化合物：各展所长的半导体明星

三五族家族成员众多，不同组合因元素特性差异，在应用场景上各有侧重：

1. 砷化镓（GaAs）：

   堪称“最经典Ⅲ - V族”。它的电子迁移率远高于硅，因此非常适合高频射频、微波器件，以及光通信芯片。

2. 氮化镓（GaN）：

   当下“热门选手”。氮化镓的禁带宽度大，耐高温、耐高压、抗辐射性能优异。应用在快充、射频基站（5G基站功放）、雷达、电力电子，甚至光电器件等领域。

3. 磷化铟（InP）：

   是高速光模块、高速光芯片的“主力军”。它对红外光的吸收/发射效率极高，因此是长距离、超高速光通信（如跨洋海底光缆、数据中心高速互联）的核心材料。

   砷化铟（InAs）：

   主打红外探测、高端光电芯片。它的电子迁移率极高（甚至超过GaAs），且在红外波段（如短波红外）的光电响应灵敏，常用于夜视仪、红外传感器、高端激光芯片等。



从技术发展脉络来看，三五族半导体早已脱离早期的实验室阶段，从最初的块体单晶制备，逐步发展出分子束外延、金属有机物化学气相沉积等高精度薄膜生长工艺，如今更是在硅基异质集成方向不断突破，进一步打通了和成熟硅基半导体工艺的融合路径，未来将在AI算力光互联、6G通信、深空探测等更多前沿场景释放更大的技术价值。
