中长距光模块的有源芯片核心载体

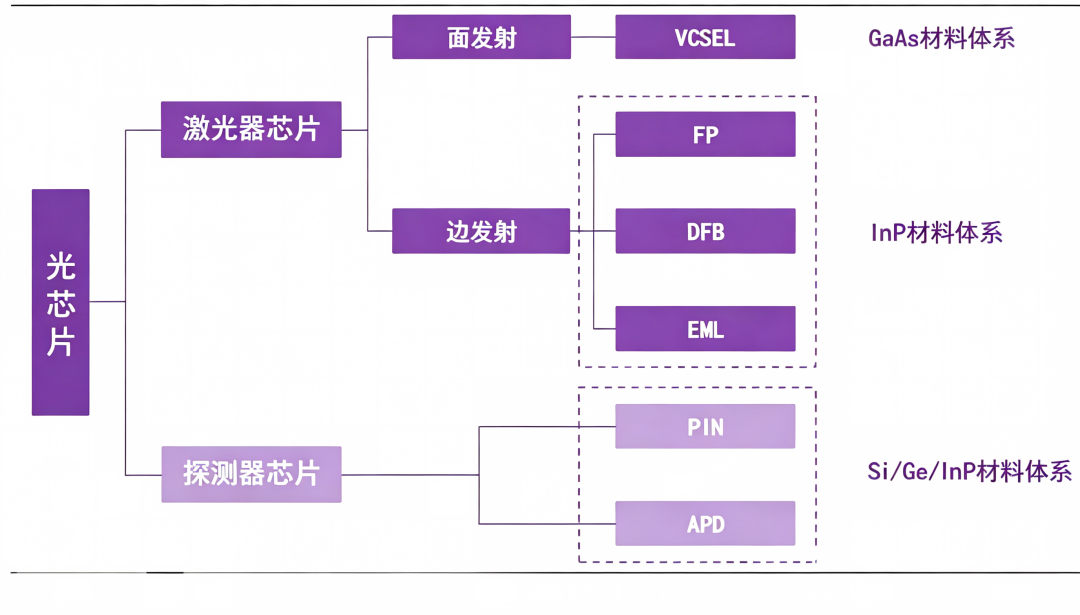

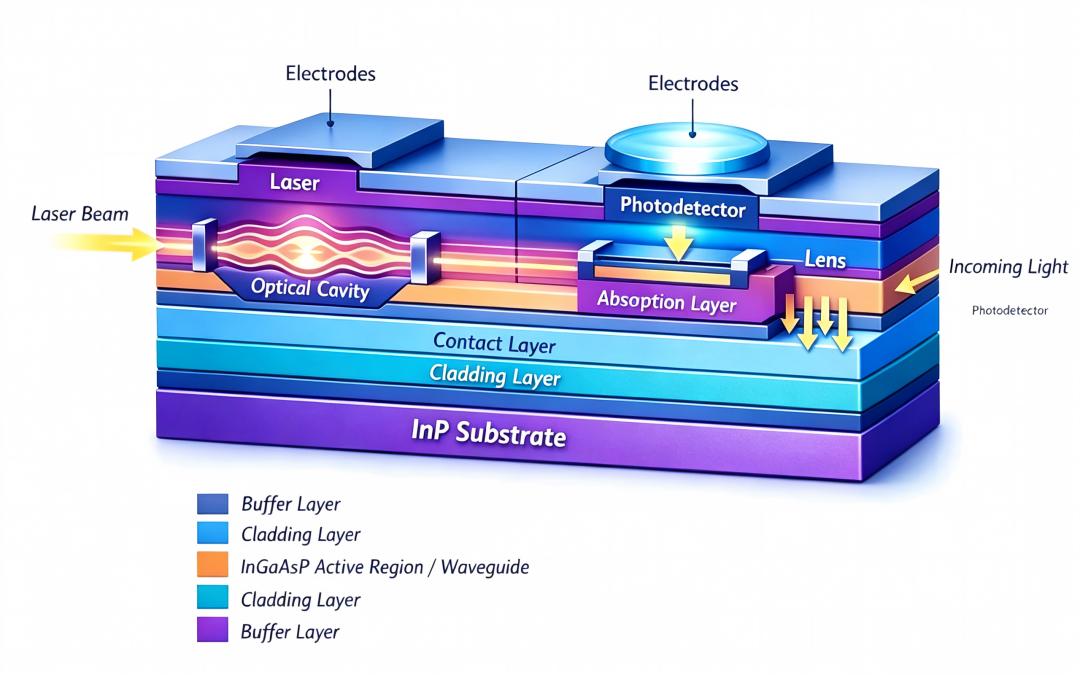

III-V族材料最核心的应用场景，是光模块中的有源光芯片，也就是光发射与光接收的核心部件。在800G及以上速率的中长距光模块中，磷化铟是制作EML（电吸收调制激光器）、DFB（分布反馈激光器）等发射端芯片的首选材料。它的直接带隙特性可以完美匹配1310nm、1550nm这两个光纤通信的低损耗窗口，能直接生长出InGaAsP量子阱活性层，实现低噪声、高功率的稳定激光输出，这是硅基光子材料无法独立完成的——硅基材料本身是间接带隙，发光效率极低，无法直接作为激光光源。同时磷化铟还被用来制作PIN、APD等光探测器芯片，能高速捕捉经过长距离传输后的微弱光信号，完成光信号到电信号的转换，目前3dB带宽超过270GHz的超高速UTC探测器，正是基于磷化铟材料实现的。

短距数据中心场景的主流方案基石

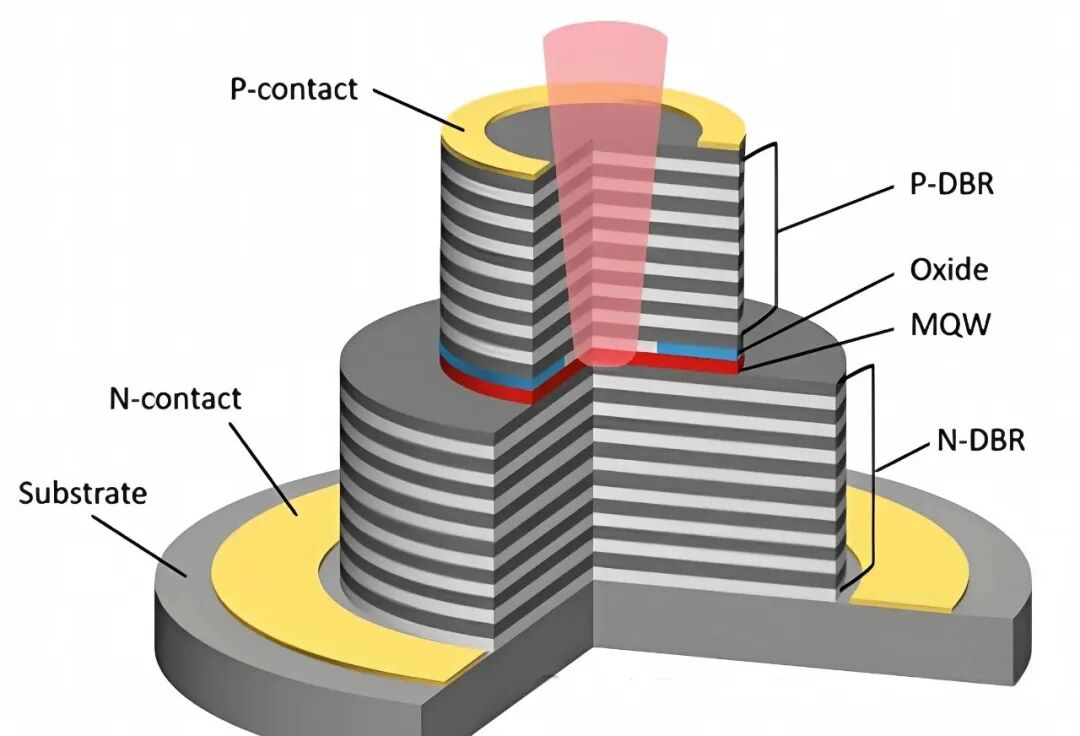

在短距数据中心光模块场景中，砷化镓则占据了主导地位。基于砷化镓衬底制作的VCSEL（垂直腔面发射激光器）芯片，凭借低成本、高集成度的优势，成为400G及以下短距光模块的主流光源方案。这类激光器可以在850nm波段实现稳定的面发射，配合多模光纤完成数据中心机柜内、机架间的短距高速互联，同时砷化镓材料的高发光效率，也让这类光模块的功耗控制表现十分突出。除此之外，砷化镓还是OPSL（光泵半导体激光器）的核心增益介质，通过量子阱结构设计可以在700-1200nm近红外范围内实现任意波长输出，进一步拓展了光模块的波长适配能力。

衬底与外延环节的底层性能托举

除了核心光芯片之外，III-V族材料还通过衬底、外延环节，从底层支撑起光模块的性能上限。磷化铟衬底是所有磷化铟基光芯片的“载体”，只有在缺陷密度极低的高纯磷化铟单晶衬底上，才能生长出性能稳定的激光器外延结构。目前全球磷化铟衬底市场中，头部厂商已经可以量产6英寸规格的产品，支撑起光芯片的规模化制造，而这类衬底的生产需要在高温高压环境下精准控制晶体生长过程，扩产周期长达18-24个月，也是当前产业链供需紧张的核心环节之一。砷化镓衬底同样是VCSEL芯片的基础，高均匀性的砷化镓外延层，能让激光器的阈值电流更低、寿命更长，直接降低光模块的长期使用成本。

衬底与外延环节的底层性能托举

当前全球AI数据中心的算力需求持续攀升，光模块的速率每一次翻倍，都对III-V族材料的性能提出了更高要求。过去硅基光子技术曾被寄予厚望，试图替代部分III-V族器件降低成本，但硅基方案始终无法绕开“外部光源依赖”的短板，最终依然需要搭配磷化铟基的激光光源才能工作。可以说，只要高速光通信对低损耗、高带宽的需求还在增长，III-V族材料作为光模块核心功能的承载者，其不可替代性就会长期存在，也将持续成为光通信产业链中价值密度最高的关键环节。
