拆解 III-V 族光芯片:不同器件对应哪些应用领域
拆解 III-V 族光芯片:不同器件对应哪些应用领域
拆解 III-V族光片:不同应用领III-V 族半导体是光通信实现光电转换的核心材料,主流分为 GaAs(砷化镓)与 InP(磷化铟)两大材料体系,衍生出激光器芯片、探测器芯片、光调制器三大类核心器件,不同芯片技术路线定位清晰,适配不一样的传输距离、速率与行业场景。

激光器芯片(光发射核心)

VCSEL(GaAs 系列)

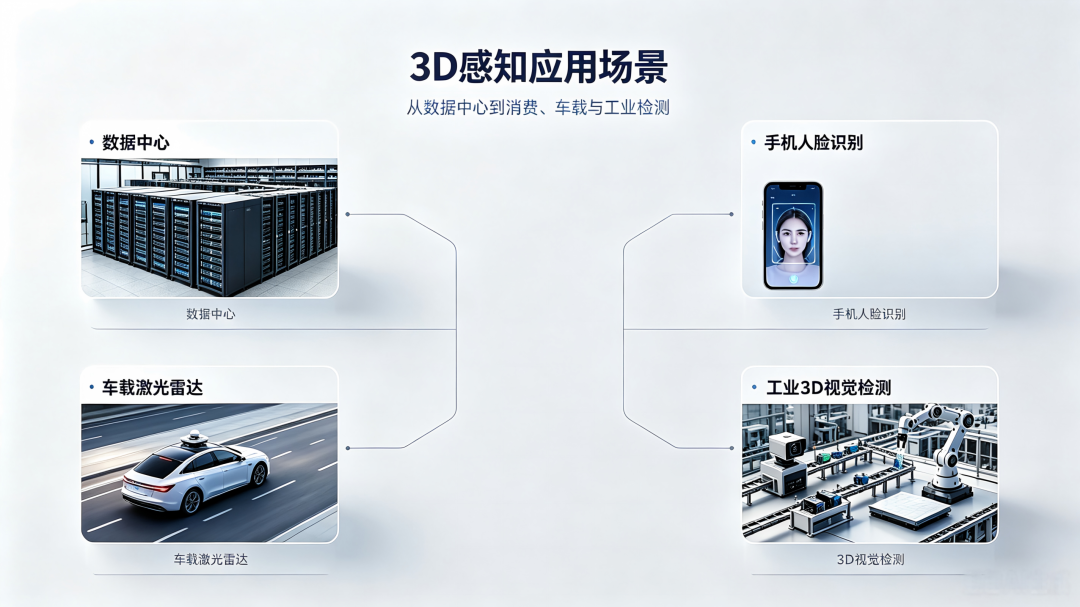

工作波段 780–980nm,通信场景主流为 850nm,依托 GaAs 材料大规模量产。主打短距高速互联,大量应用在数据中心多模光模块,完成机柜内服务器、交换机之间短距离数据互通;同时广泛布局 3D 感知赛道,涵盖手机人脸识别、车载激光雷达、工业 3D 视觉检测。量产成本优势突出,但仅支持多模光纤,只适合短距离传输。

  1. FP 激光器(InP 系列)

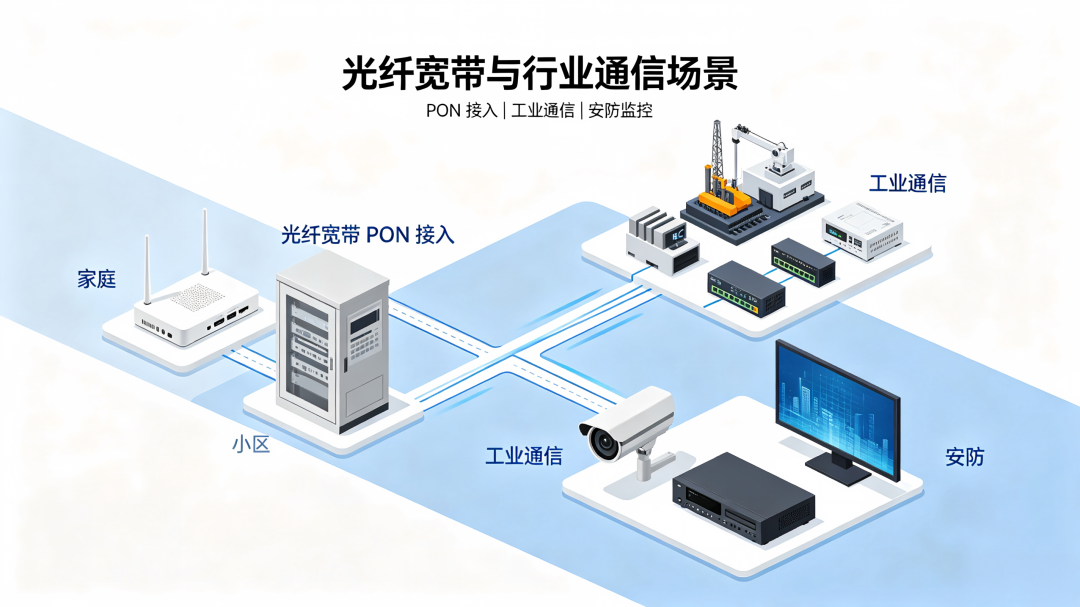

    工作波段 1270–1610nm,适配各类中低速单模通信场景。光谱宽度较大,抗色散能力有限,多用于千兆及以下低速率光模块、光纤宽带 PON 接入、工业通信、安防光传输等短距离单模链路。

  2. DFB 激光器(InP 系列)

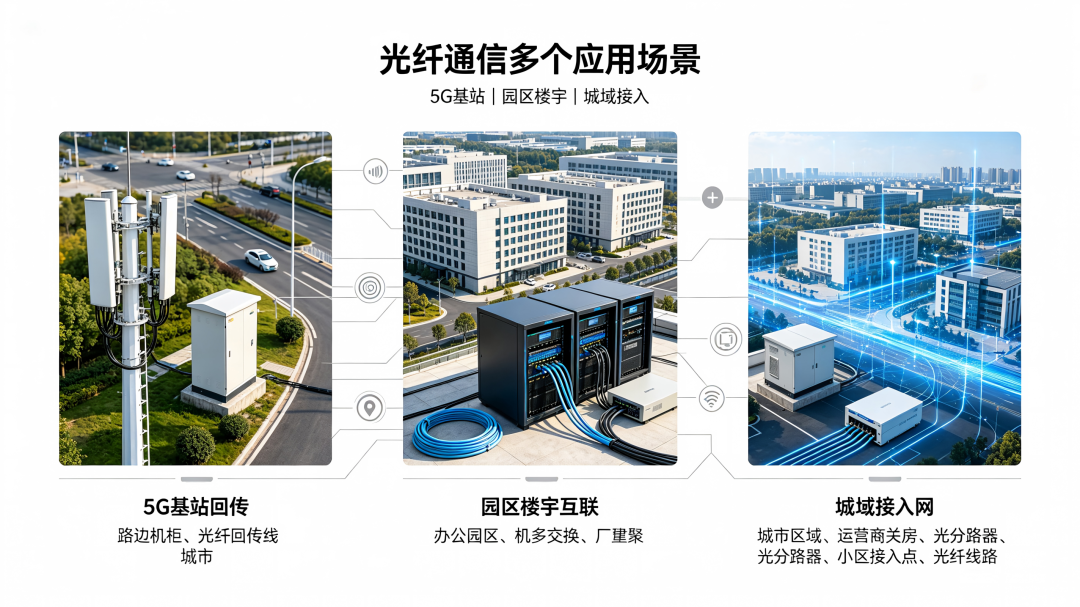

    光谱窄、信号稳定性强,是现阶段 25G/50G 光模块的主流方案。大规模用于 5G 基站回传、园区楼宇互联、城域接入网、CWDM 波分系统,支撑 10km~40km 中长距离单模传输,也是企业组网、运营商接入网络用量最大的单模发光芯片。


  3. EML(InP 系列,电吸收调制激光器)

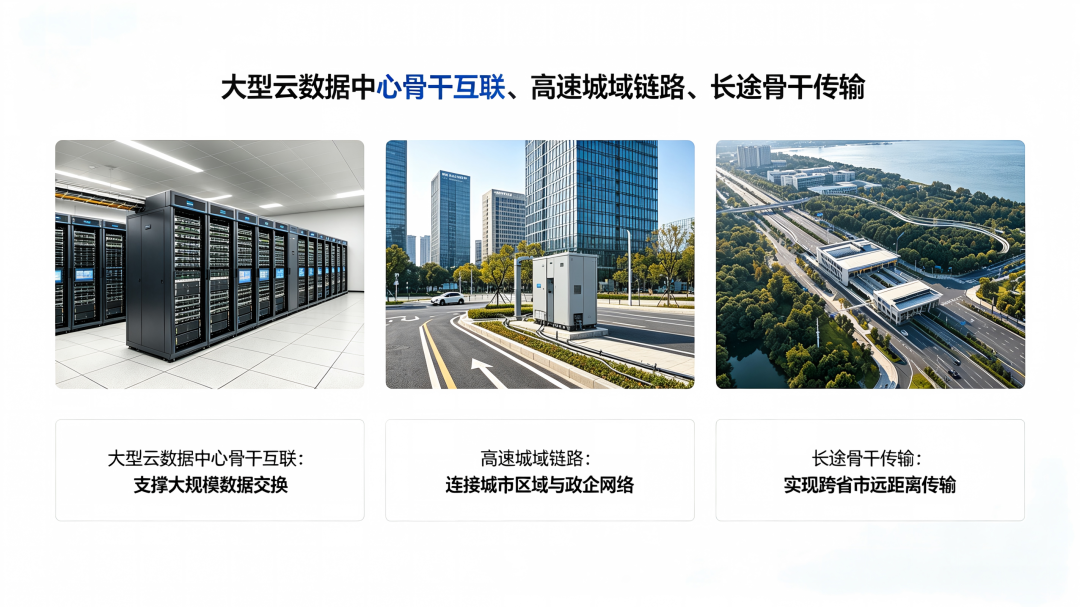

    高速调制性能优异,是 800G/1.6T 超高速光模块的核心器件,属于行业升级刚需。主要落地大型云数据中心骨干互联、高速城域链路、长途骨干传输,承载超大带宽、超高流量的数据交互。


探测器芯片(InP 系列,光接收核心)

器件工作区间 1270–1610nm 通信波段,负责把光纤传来的光信号转换成电信号。

  1. APD(InP 系列)

    自带光电增益,接收灵敏度高,面向长距离传输场景。普遍搭载在 40km 及以上远距离光模块、运营商骨干网络、远距离基站回传设备,能够捕捉长途传输衰减之后的微弱光信号。


  2. PIN(InP 系列)

    结构简单、稳定可靠,适配中短距通用场景,大量配套 PON 设备、企业专线、园区 10km/20km 常规单模光模块。


光调制器(InP 系列)

基于 InP 材料制备,完成光信号高速调制,是超高速通信必不可少的核心部件。在 800G、1.6T 这类超高速传输场景中,搭配激光器优化信号质量,减少信号畸变,支撑大容量高速光互联。

两大材料体系核心差别

GaAs 体系:波段 780–980nm,核心产品就是 850nm 多模 VCSEL,主攻短距多模互联和 3D 感知,生产成本更低。

InP 体系:波段 1270–1610nm,覆盖 DFB、EML、PIN、APD、光调制器,全部面向单模中长距光模块。

InP 芯片在外延生长、晶圆制造、封装环节工艺难度更高,整体成本远高于 GaAs 芯片,这也是市面上长距单模光模块价格普遍高于多模光模块的根本原因。

GaAs 基 VCSEL 稳住数据中心短距互联、3D 感知市场;InP 系列器件包揽几乎所有单模中长距光通信场景,从宽带接入、5G 基站回传,延伸至 800G 以上新一代高速互联。两条 III-V 族技术路线优势互补,覆盖消费光电、企业网络、移动通信、运营商骨干网各类场景,是整个光通信产业底层核心。
