算力迭代提速，III-V族材料迎来时代拷问

大模型算力爆发推动数据中心光互联快速迭代，800G、1.6T、CPO 技术落地，光芯片成为算力网络的核心支点。以磷化铟、砷化镓为代表的 III-V 族化合物半导体，凭借直接带隙、高电子迁移率，是高速激光器、射频器件不可替代的核心材料。但在 AI 产业高速扩张之下，III-V 族正面临多重现实瓶颈，市场也持续争论：硅光、薄膜铌酸锂等新技术兴起，III-V 族是否终将被淘汰？

量产端：产能受限、成本高企，难以适配规模化需求

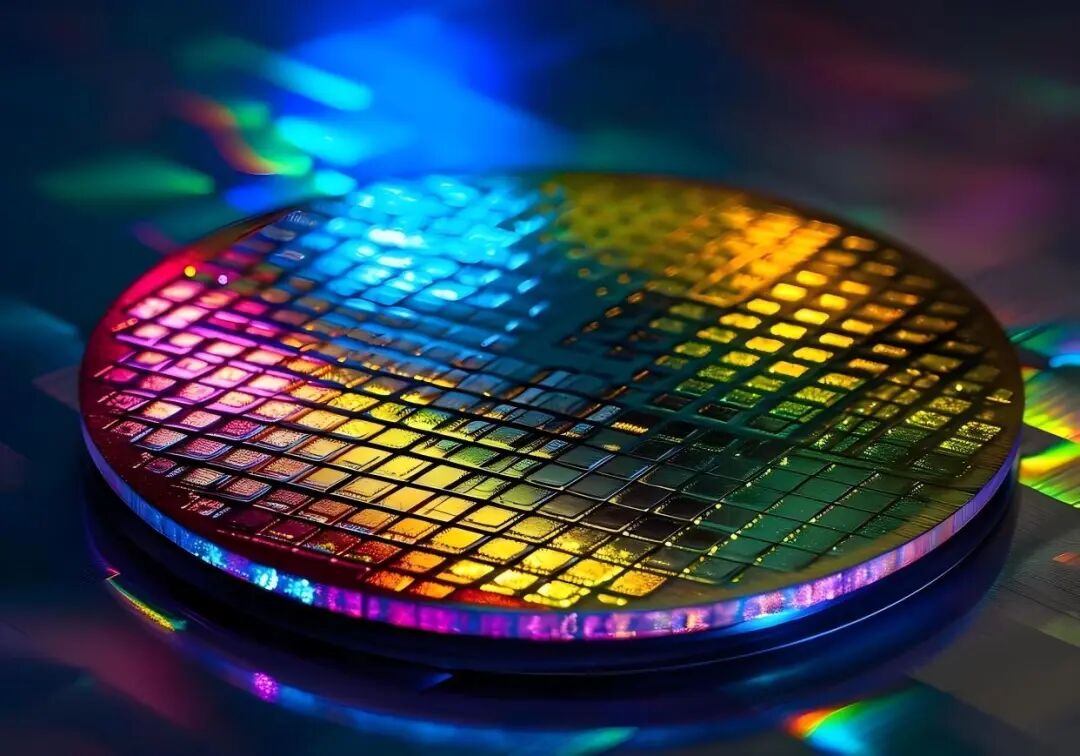

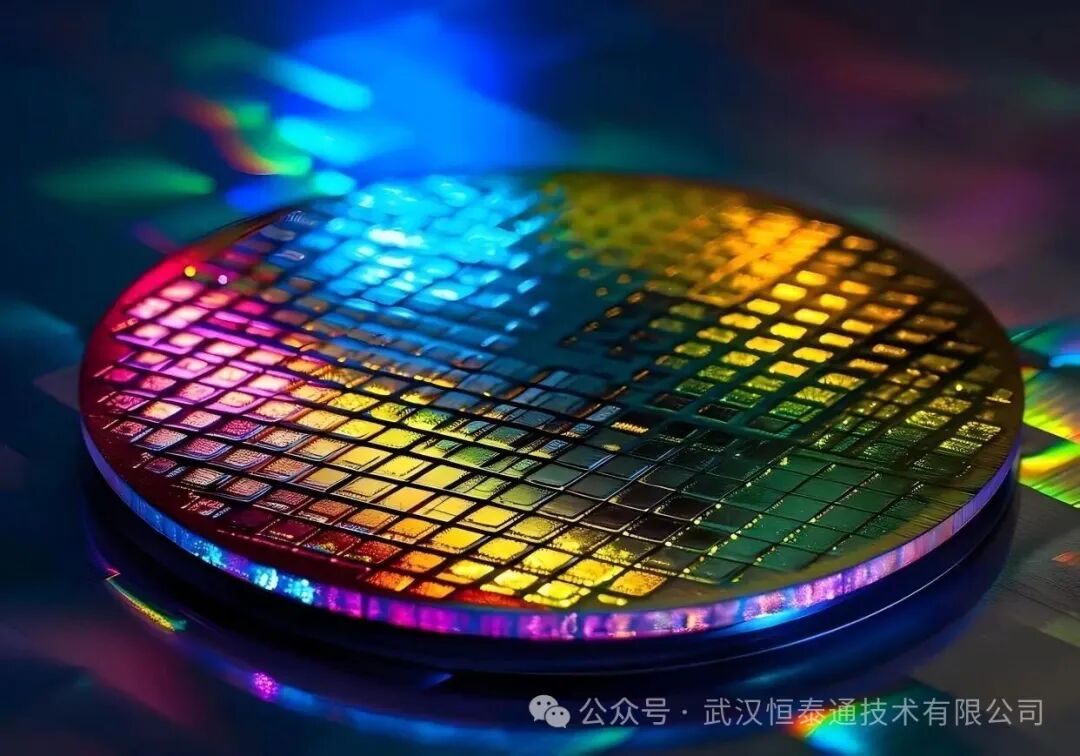

AI 算力浪潮下，III-V 族首先遭遇规模化量产的成本与产能瓶颈。不同于硅材料成熟的 12 英寸 CMOS 产线，主流磷化铟晶圆仍以 3 英寸、4 英寸为主，6 英寸产线量产难度极高。晶体生长对温度、气氛、杂质控制要求严苛，外延工艺良率难以大幅提升，高端 EML 光芯片良率长期处于较低水平。同时，镓、铟属于稀有金属，上游原料供给受限，叠加 MOCVD 核心设备交期漫长，衬底扩产周期长达 18 至 24 个月。当前 AI 光模块需求指数级增长，磷化铟衬底持续供需失衡，原材料与芯片价格居高不下，持续抬高高速光互联硬件成本，难以匹配算力产业大规模降本诉求。

技术端：集成难度突出，适配高端场景能力受限

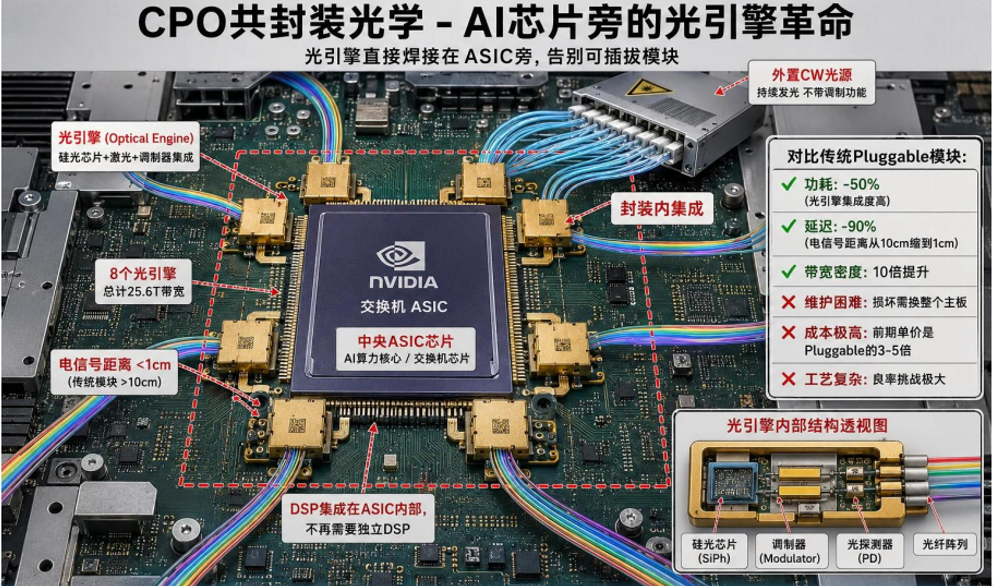

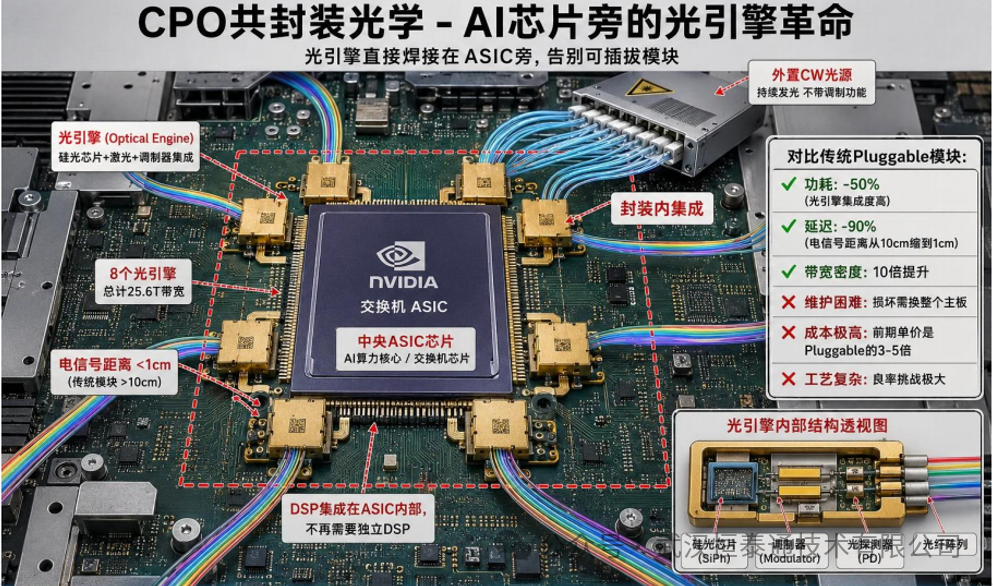

工艺集成难题是制约 III-V 族发展的第二大瓶颈。III-V 族材料与硅存在巨大晶格失配、热膨胀系数差异，无法直接在硅晶圆上外延生长。传统方案只能采用分立封装，芯片尺寸偏大，难以满足 CPO 共封装场景高密度集成需求。虽然晶圆键合、异质外延技术持续攻关，但工艺复杂度高、界面光损耗难以控制，大规模商业化仍存在障碍。与之对比，硅光可以复用成熟硅基产线，无源光波导高度集成，天然适配高密度封装。这也让行业产生担忧：硅光路线持续渗透，会不会挤压 III-V 族器件市场空间。

市场端：新兴技术冲击，原有应用边界持续收缩

竞争路线冲击带来应用场景分化的挑战。硅属于间接带隙半导体，自身无法高效发光，但擅长制作调制器、波导等无源器件；薄膜铌酸锂拥有优异电光带宽，在超高速调制领域形成竞争。不少观点认为，未来硅光普及之后，III-V 族激光器需求将大幅萎缩。与此同时，砷化镓受限于发光波段，仅适合短距 VCSEL 场景，难以支撑长距离、超高速光传输，进一步压缩自身应用边界。多重技术路线并行，倒逼 III-V 族技术持续迭代，否则容易陷入中端市场竞争。

不可替代：核心物理特性筑牢产业基本盘

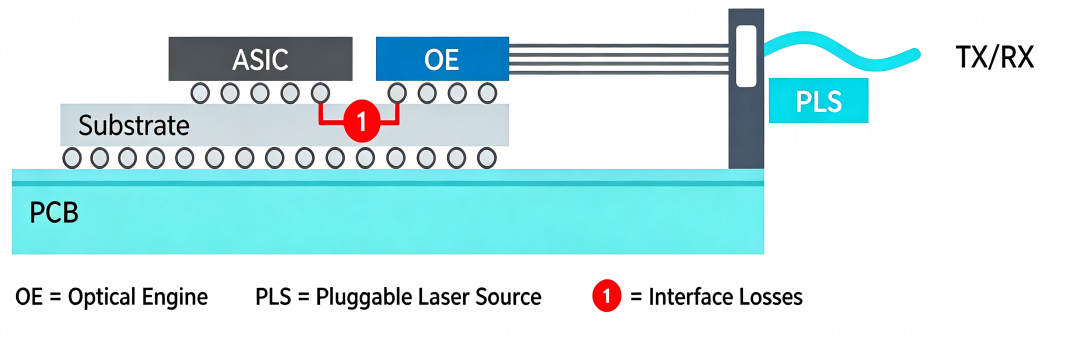

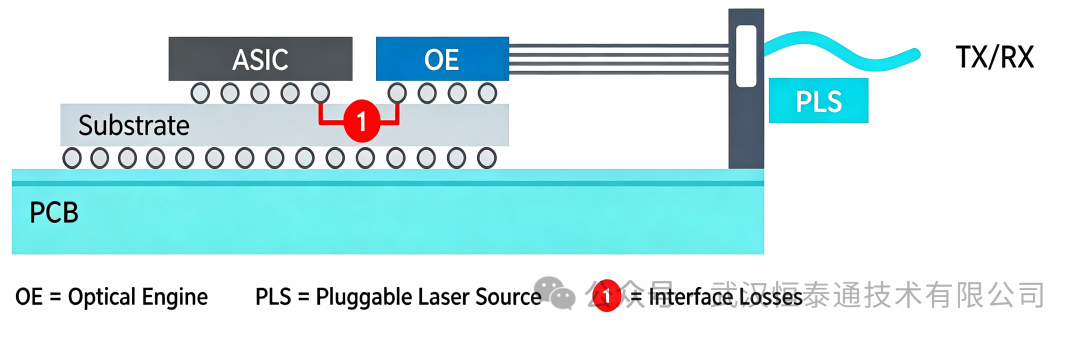

诸多瓶颈摆在面前，却并不意味着 III-V 族会走向淘汰。从底层物理特性来看，III-V 族化合物半导体拥有硅无法复刻的优势：磷化铟能够在 1310nm、1550nm 光纤低损耗窗口实现高效电光转换，是高速 DFB、EML 激光器唯一成熟商用材料。即便是当下火热的硅光方案、CPO 架构，无源光路可以采用硅基实现，但光源依然离不开磷化铟基激光器。只要高速光通信需要电光转换光源，III-V 族就不存在被彻底替代的物理基础。

长远格局并非 “谁取代谁”，而是多种材料体系分工共存。硅光、薄膜铌酸锂主攻调制、无源互联；III-V 族牢牢占据光源、光电探测器、高频射频赛道。未来行业主流方向是异质集成：将 III-V 族光源与硅光波导、铌酸锂调制器结合，融合各类材料优势。砷化镓持续深耕短距光互联、毫米波射频；磷化铟聚焦长距相干光模块、超高速有源光芯片，各自守住差异化赛道。
