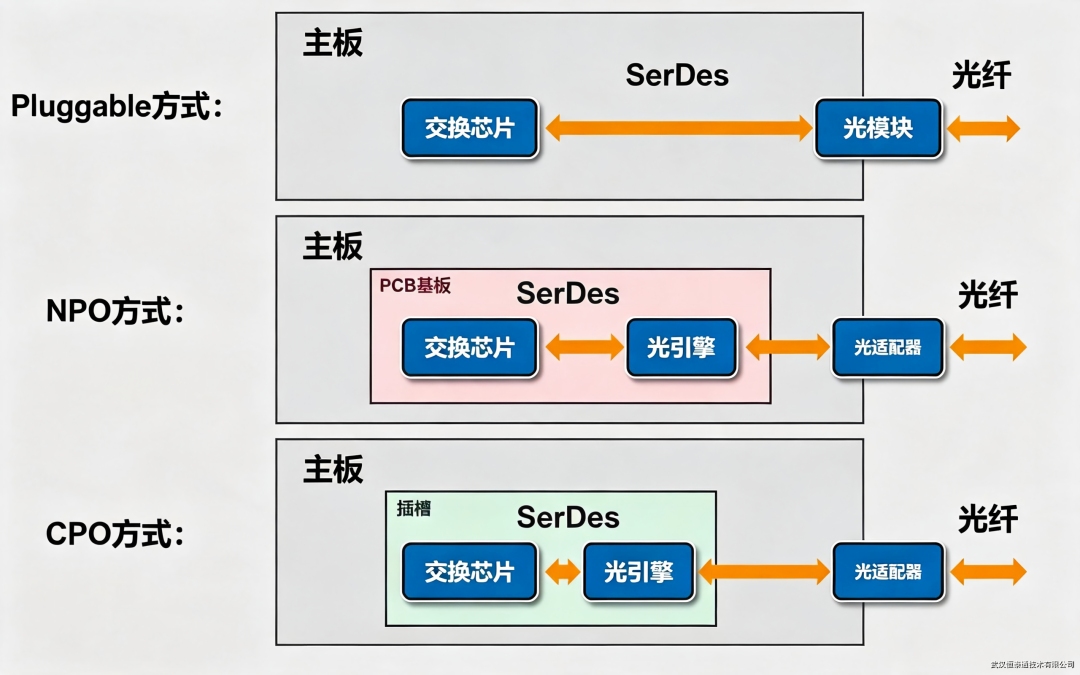

硬件架构布局差异

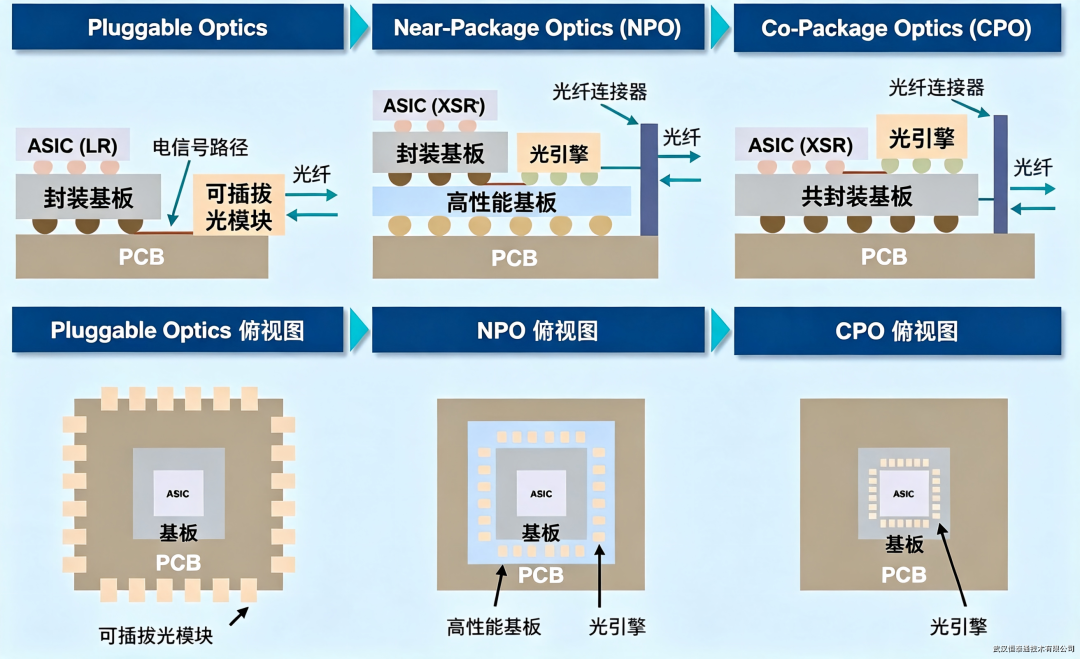

传统可插拔光模块是现在数据中心的主力产品，光模块全部装在交换机、服务器正面面板，是独立可拆卸零件，内部用传统三五族激光器分体式制作。光模块和 ASIC 算力芯片依靠长 PCB 线路传导电信号，线路长度达到 200–300mm。我们常见的 SFP、QSFP、OSFP 光模块，全都属于这类结构，历经二十多年大规模商用，技术十分成熟稳定。

NPO 近封装是衔接传统模块和 CPO 的过渡产品。光引擎不再放在设备前面板，直接贴在 ASIC 芯片的主板上，紧紧挨着算力芯片摆放，电信号走线直接缩短到 50–150mm。光源采用硅光芯片搭配三五族激光器混搭集成，依靠硅光芯片做高速电光调制，搭配成熟激光器发光，既提升集成度，又保障器件稳定性。

CPO 共封装光学是行业公认的终极技术路线，光引擎和 ASIC 算力芯片直接封在同一个封装腔体内部，电互联走线压缩到 5 毫米以内，最大程度减少高速电信号传输损耗，同样采用硅光 + 三五族混合封装结构，整体集成度是三种方案里的天花板。

运维难度与维修成本对比

可插拔模块最大的优势就是好维护，支持机柜前面板热插拔。模块坏掉之后，运维人员直接在机柜外侧拔下坏模块、换上新模块就能修复，不用停机拆机箱，完美适配数据中心 7×24 小时不间断运行的硬性要求，也是各大云厂商老机房最习惯的运维模式。

NPO 近封装没有前置面板插拔条件，光引擎直接焊接在主板上。一旦器件故障，需要停机开箱、拆下主板才能更换光引擎组件，运维工作量大幅增加。但不用直接更换整块主板，对比 CPO 依旧保有一定维修性价比。

CPO 共封装后期维保压力最大，光芯片、电芯片深度绑定封装，光引擎故障无法单独更换光学配件，只能直接换掉整块主板甚至整台服务器，长期维修成本居高不下，对芯片出厂良品率、整机长期稳定性有着严苛要求。

功耗表现：算力中心省钱核心

高速电信号远距离传输需要不断做信号放大，产生大量无效耗电，这也是传统方案最大短板。以 800G 高速互联场景举例，传统可插拔方案单路功耗约 30W，是三者中耗电最高的。

NPO 靠着缩短电信号走线，整体功耗相比传统模块直接降低 30%，用不算高的改造费用实现省电降本；CPO 依靠超短互联线路，功耗直接下降 50%。对于万卡级 AI 超算集群来说，每年电费节省金额可达千万级别，是大型智算中心长期降本的最优解。

量产落地周期，直接决定厂商选型思路

传统可插拔光模块已经实现大批量稳定供货，产业链成熟、价格平稳、交付靠谱，是 2026 年新建中小型算力机房的稳妥选择。

NPO 近封装集中在 2026–2027 年实现规模化落地，属于短期升级路线，现有硅光生产线简单改造就能投产，适合头部云厂商搭建试点算力集群做技术验证。

CPO 共封装受限于高精度封装、光路耦合、芯片良率等技术卡点，大规模商用落地要等到 2028 年之后，属于产业链长线战略布局方向。

硅光是新一代光互联的核心基石

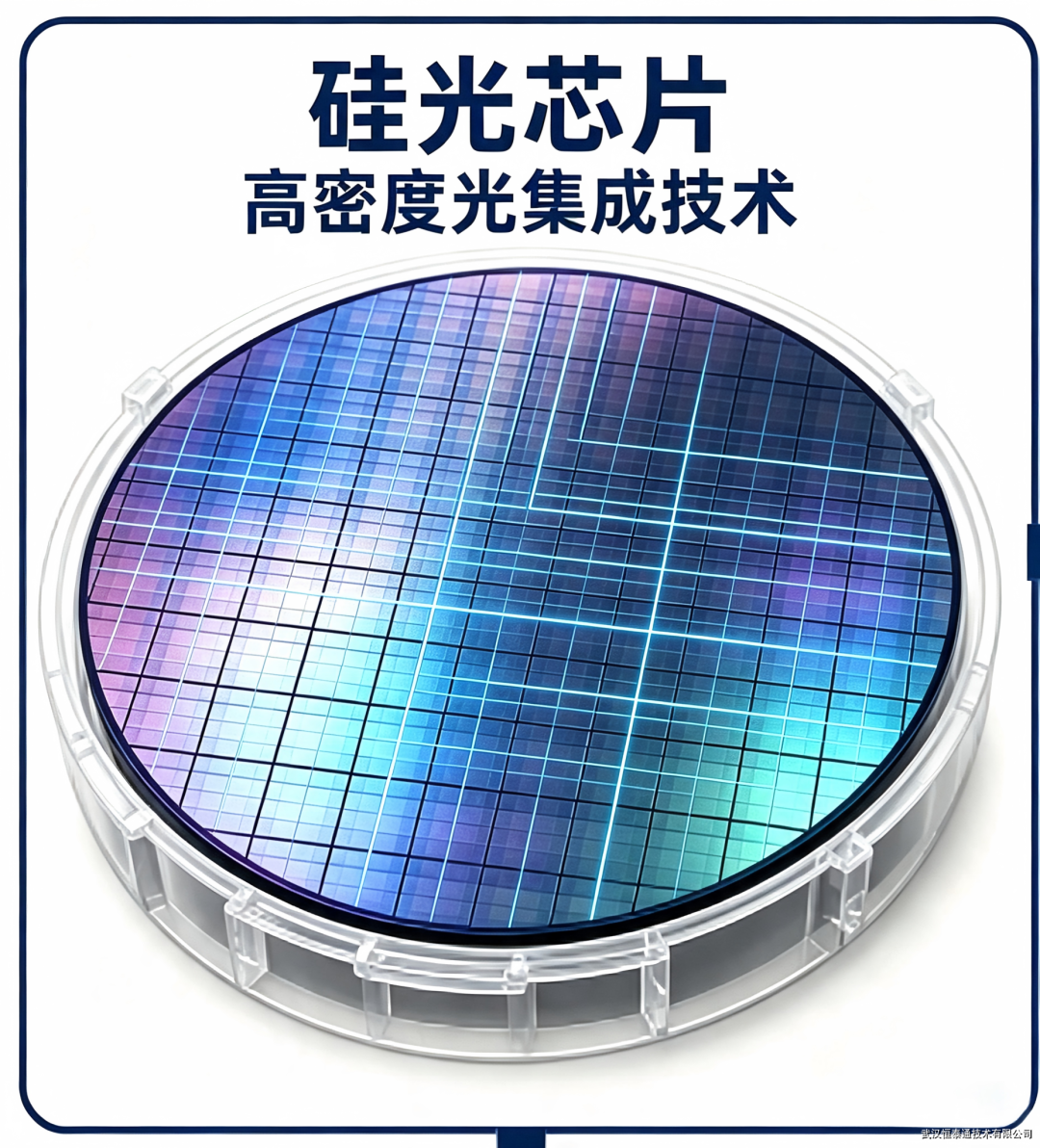

硅光芯片是 NPO 和 CPO 实现高密度、低功耗运转的核心部件，相当于新型光引擎的 “心脏”。

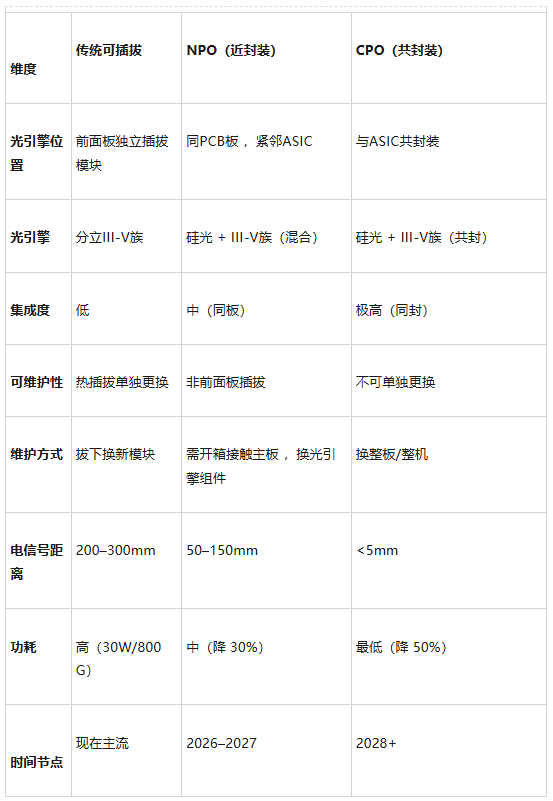

一句话概括：NPO = 硅光芯片与 ASIC 芯片同板布局的过渡方案，平衡功耗、量产难度与维修成本；

CPO = 硅光芯片与算力芯片一体化封装的终极方案，极致压低功耗、拉高带宽集成密度；

传统可插拔模块靠着运维便捷的优势，稳稳守住存量数据中心市场基本盘。

落地选型参考：中小型算力服务商优先选用成熟可插拔模块，控制前期硬件投入；头部云计算企业可以小批量落地 NPO 开展技术试水；上游晶圆制造、封装代工企业，需要提前布局 CPO 相关产能，匹配未来 AI 算力硬件长期迭代大趋势。
