工程实战｜DDM：光模块自带的"体检报告"
做过光链路运维的朋友都有这种经历：业务断了大半夜，赶到现场才发现是光模块收光功率太低。可坏消息是——发现的时候，已经断了。DDM 要解决的就是这件事：让模块自己报告"我快不行了"，而不是等它彻底不行了才知道。
这篇文章把 DDM 讲透——它是什么、5 个监测参数分别怎么看、告警阈值怎么设、实战里怎么用，以及常见问题。没接触过 DDM 的读者，从 01 开始读起就能跟上；一线运维和工程读者可以直接跳到 02 的参数表和 03 的告警设置。
DDM：光模块的体检报告
DDM （ Digital Diagnostics Monitoring），中文叫数字诊断监测，是光模块内置的一项实时监测能力。它让光模块不再只是"插上去能用"的器件，而是能持续汇报自身健康状况的智能组件。
它是怎么实现的？
SFP/SFP+ 类模块通常按 SFF-8472 标准（SFP 数字诊断接口规范）实现：模块内部集成温度传感器、电压检测和光功率检测电路，由控制芯片统一采集，再通过标准管理接口（I²C，两线式串行接口）上报给交换机、路由器或网管系统。也就是说，只要设备支持读取，运维人员在后台就能看到每一只模块的实时"体检数据"，不需要额外接线，也不影响业务数据传输。
打个比方：没有 DDM 的模块像一辆没有仪表盘的车，水温高了、油压低了，你一无所知，直到抛锚；带 DDM 的模块自带水温表、油压表和胎压监测，问题刚露头就能发现。
对电网、安防、园区这类"断网几分钟就影响业务"的场景，这个能力不是锦上添花，而是能不能做到预防性维护的基础——故障发生前发现问题，和故障发生后排查问题，成本相差非常大。
5 个监测参数怎么看

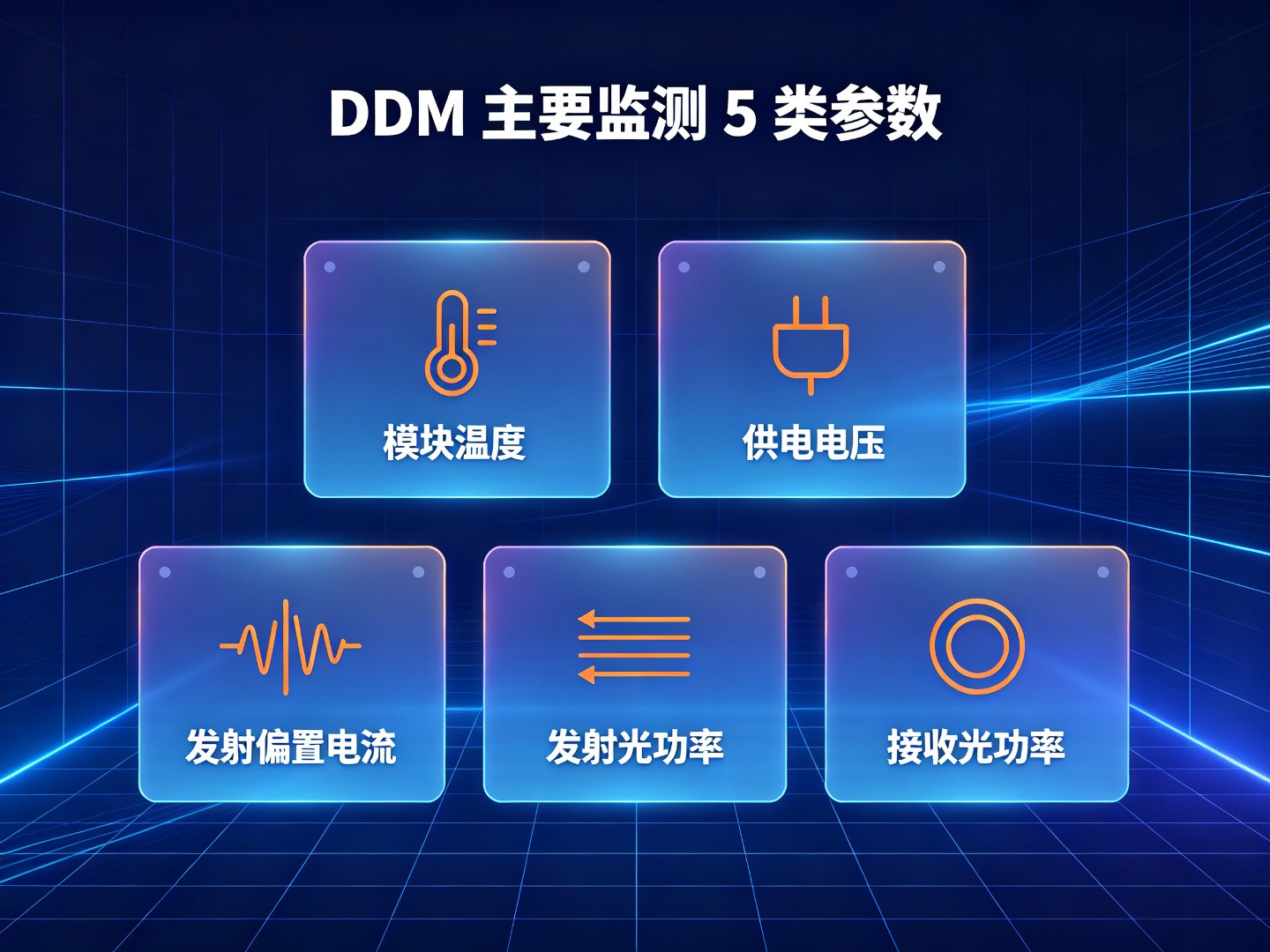

SFF-8472 标准下，DDM 主要监测 5 类参数：模块温度、供电电压、发射偏置电流、发射光功率、接收光功率。下面逐个讲清楚"它测什么、异常在提示什么、运维该怎么应对"。
1. 模块温度（Temperature）
测什么 模块内部环境温度，单位 ℃，由内置温度传感器采集。
为什么重要 温度对激光器性能和使用寿命影响很大，过高会加速老化、导致波长漂移和光功率下降。
异常提示 温度持续偏高通常意味着环境超温、机柜散热不畅；户外机柜、杆塔、配电房场景，夏季暴晒后温度告警往往先于光功率变化出现，是散热问题提前暴露的信号。
2. 供电电压（Supply Voltage）
测什么 模块工作电压，SFP 类模块额定供电通常为 3.3V，DDM 实时上报实际值。
为什么重要 供电不稳是很多"莫名其妙"故障的根源，电压漂移会先于其他故障出现，影响整槽位甚至整台设备。
异常提示 电压明显偏离 3.3V（一般认为偏差超过 ±5% 需要关注），提示电源模块老化或槽位供电异常；同一台设备多个模块电压同时异常，问题基本在设备侧。
3. 发射偏置电流（TX Bias Current）
测什么 激光器的驱动电流，单位 mA，由内部控制电路自动调节。
为什么重要 这是判断激光器健康状况很灵敏的指标：激光器老化、发光效率下降时，控制电路会"自动加大"偏置电流来补偿。
异常提示 发射光功率没有明显变化、但偏置电流持续爬升，说明激光器正在老化，建议列入备件更换计划，避免在关键业务期突然失效。
4. 发射光功率（TX Power）
测什么 模块发射端实际输出的光功率，单位通常为 dBm。
为什么重要 发射功率代表链路"源头"是否健康，掉出正常范围，链路接收端必然受影响。
异常提示 发射功率偏低可能是发射端电路异常、光口脏污或激光器劣化；偏高则可能影响对端接收（过载）。异常通常先怀疑模块本身，再查光口清洁。
5. 接收光功率（RX Power）
测什么 模块接收端实际收到的光功率，单位 dBm。对端发出来的光，经过光纤、接头、法兰一路衰减后到达本端还剩多少，它如实反映。
dBm 怎么理解 dBm 是光功率的对数单位，0dBm 约等于 1mW；数值每减小 3dB，光功率减半，数值越小光越弱。
异常提示 收光功率持续下降指向链路劣化：光纤衰减、接头脏污、尾纤弯折或对端故障。因为链路问题最终都会"汇聚"到收光功率这一个数字上，它成为日常运维里值得重点盯的参数。
实战用法与告警设置
用法 1 · 盯收光功率的趋势，而不是等告警
链路劣化是渐进的：光纤老化、接头进灰、尾纤弯折，收光功率一天天缓慢下降。只看告警，等响时往往已接近中断。建议每周从网管导出一次收光功率曲线——功率连续几周下滑就是该安排巡检的信号，下滑斜率突然变大则要尽快处理。
用法 2 · 用收光功率快速定位故障段落
A、B 两端模块的收光功率分别代表两个方向的链路质量：A 端正常而 B 端低，问题基本锁定在 B 端接收方向的光路（接头、法兰、光纤段落）。故障时先同时看两端——单端异常查对应方向，两端同时异常先查中间段落，几分钟就能把排查范围缩小一大半。
用法 3 · 结合偏置电流判断模块健康度
发射功率没有明显变化、但偏置电流持续上升，是激光器老化的典型信号。这类模块建议纳入"即将到期"清单，按优先级安排备件更换——把更换时机掌握在自己手里，而不是让故障替你做决定。
告警阈值怎么设：两级机制，两条原则
DDM 通常提供两级阈值：Warning（预警）和 Alarm（告警）。预警先触发，提示"参数在往坏的方向走"；告警后触发，表示参数已逼近甚至超出规格边界。两条原则：阈值贴着规格书设，别拍脑袋——以接收灵敏度为基准留出反应窗口；预警要"先响"，告警要"够晚"——Warning 留处理时间，Alarm 贴近临界，避免误报让人麻木。
示例：Warning 设 -17 /Alarm 设 -19
▲ 收光功率区间示意（实例值，以规格书为准）
别忘了温度阈值。很多项目只设了收光功率的告警，忽略了模块温度。户外机柜夏天暴晒时，模块温度告警往往比光功率变化更早出现，它是散热问题提前暴露的信号。
部署时就配好，不要等出了问题再配。见过不少项目上了带 DDM 的模块，却没人设过阈值、也没接网管，等于买了仪表盘没通电。阈值配置是部署验收的一部分，不是可选项。
常见问题与选型提醒
Q1 · 所有光模块都有 DDM 吗？ 不是。部分低成本模块和老型号可能没有 DDM，或功能被精简（比如只上报温度）。选型时要在规格书中确认是否支持 DDM 及完整监测项。
Q2 · 模块带 DDM，为什么我在设备上读不到数据？ 常见的原因是设备侧不支持读取诊断信息，或网管软件没开启相关功能；其次是兼容性问题，个别设备对非原厂模块的诊断信息读取有限。下单前建议先确认模块与自家设备的兼容情况。
Q3 · DDM 能准确预测模块寿命吗？ 不能精确预测，但它能给出可靠的老化信号——比如偏置电流持续爬升、光功率缓慢下降，据此可以提前安排更换，把被动故障变成主动维护。
Q4 · DDM 数据需要自己校准吗？ 不需要。模块出厂时厂家已完成校准，用户直接读取即可。DDM 数据用于趋势判断和告警是可靠的，个别极端场景下的绝对精度以仪表实测为准。
Q5 · 单模、多模模块的 DDM 有区别吗？ 监测机制完全一样，只是各参数的正常范围不同（比如收光功率范围随波长和传输距离差异较大），对照各自规格书判断即可。
Q6 · DDM 能替代专业光功率计吗？ 不能。DDM 的价值在于"持续、在线、低成本"地观察趋势和提前预警，是日常监控的主力；但工程验收、精确测量仍需专业仪表，两者是配合关系，不是替代关系。
选型与部署：三句话提醒
◆ 选型时在规格书里确认 DDM 支持情况：是否完整支持 5 类监测参数、告警阈值是否可配置。
◆ 下单前确认与自家设备/网管的兼容性，尤其是存量设备的诊断读取能力。
◆ 部署验收时把"DDM 数据可读、阈值已配置、告警已接入"写进验收清单，三样缺一不可。
一张速查卡，存下来对照用
